Cas 05

Rénovation de berge sur le Mali Graben à Ljubljana

Mise en assec sur 150 m en courant parallèle avec batardeaux souples pour travaux de réfection de berge en milieu fluvial.

S4 – Appui ouvrage

Rivière

Urbain

0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente marquée

Contexte

Le chantier se situe sur le Mali Graben, à Ljubljana (Slovénie), où une opération d’élargissement de berge vise à améliorer la capacité hydraulique du cours d’eau.

L’intervention se déroule en période hivernale, favorable hydrologiquement mais sensible en raison de la reproduction piscicole. Sans séparation hydraulique, les travaux auraient été impossibles.

Solution technique

Un dispositif de 150 mètres de batardeaux souples Water-Gate© est installé en courant parallèle afin de réduire le lit actif et isoler la berge.

Le flux est maintenu dans une section réduite, permettant de travailler à sec sans perturber le fond du cours d’eau ni générer de matières en suspension.

Mise en oeuvre

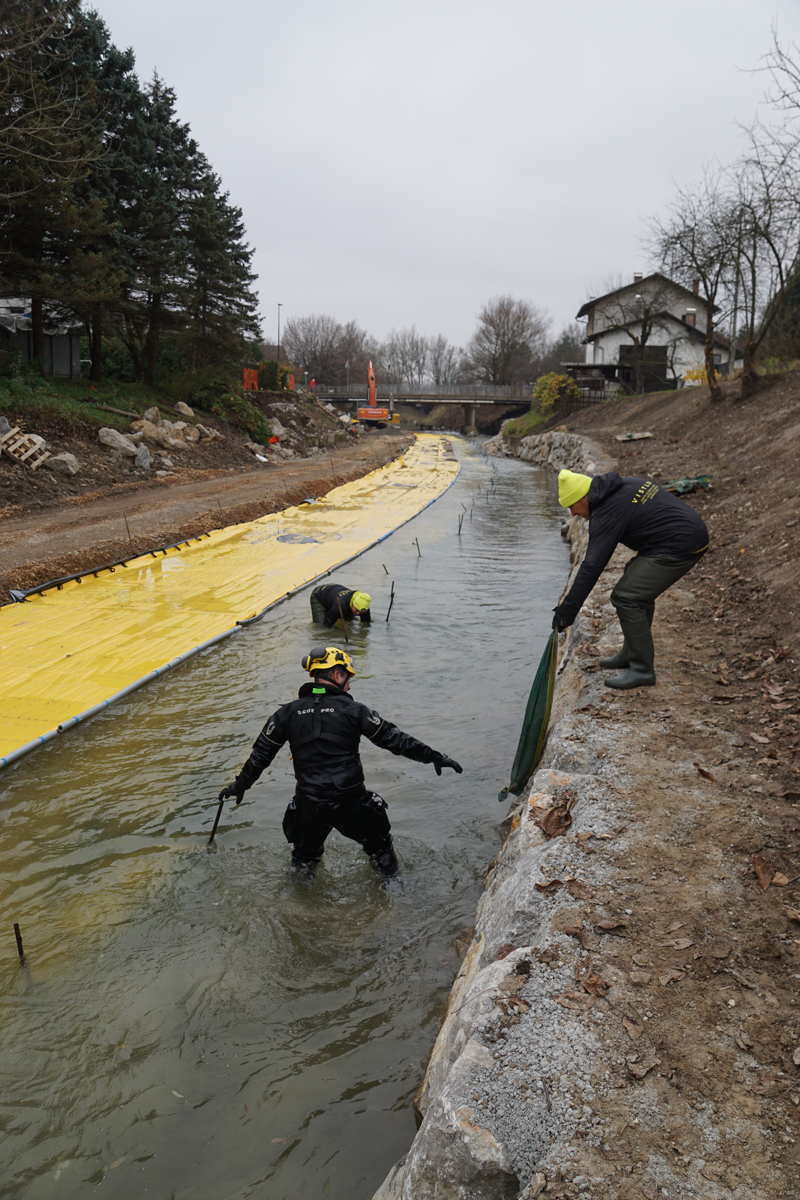

Les batardeaux sont assemblés par sections puis installés progressivement à l’aide d’un ponton flottant, servant de plateforme logistique et facilitant la mise en place sur toute la longueur du dispositif.

La réduction du lit actif entraîne une accélération du courant et des contraintes importantes, absorbées naturellement par le dispositif. L’assèchement de la zone s’effectue ensuite par gravité, sans recours au pompage.

Impacts & mesures

Le dispositif permet de réaliser les travaux sans perturber la reproduction piscicole et sans modifier le fond du cours d’eau.

La limitation des matières en suspension garantit le respect des contraintes environnementales sur toute la durée du chantier.

« Sans séparation hydraulique, les travaux auraient été impossibles à cette période. »

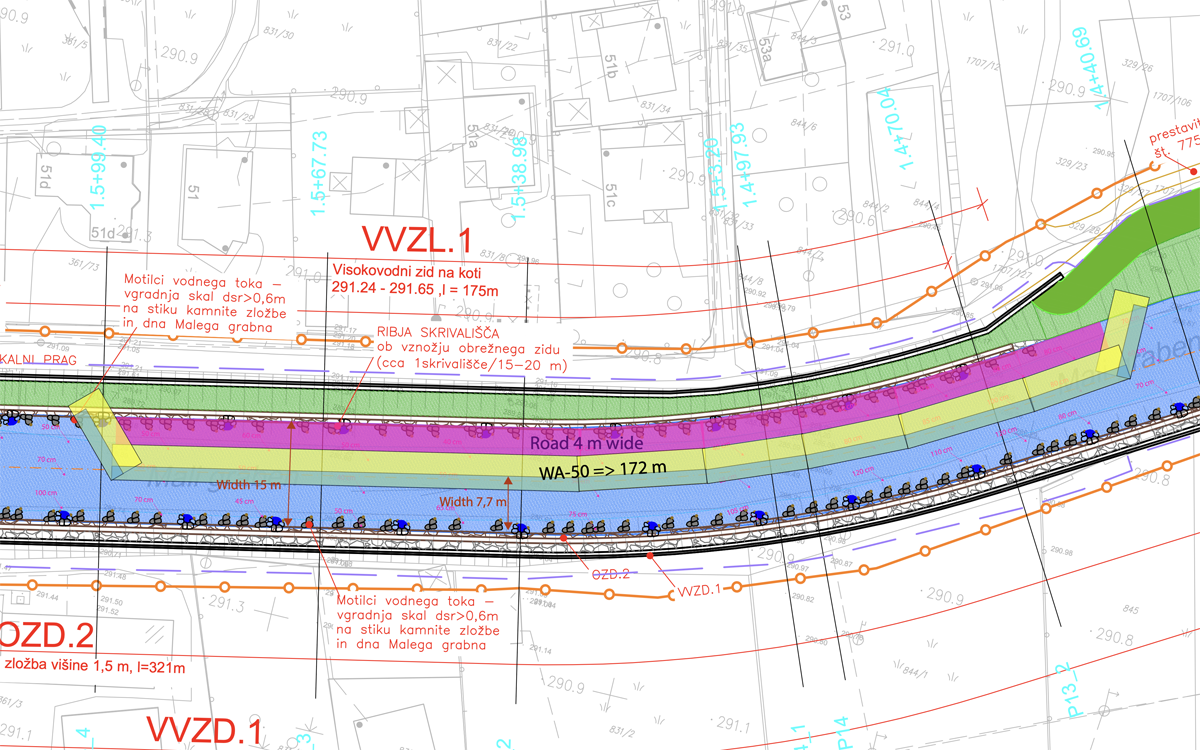

Schéma d’implantation du batardeau Water-Gate protégeant une piste d’accès en lit restreint au Mali Graben Ljubljana

Schéma d’implantation du batardeau (en jaune) protégeant la piste d’accès installée dans le lit restreint du Mali Graben contre les crues.

Données techniques

Configuration
Appui ouvrage
Position par rapport au flux
Parallèle au flux
Forme du dispositif
En L / angle
Mode de gestion de l’eau
Dérivation latérale
Régime d’écoulement
Fort
Variabilité du niveau
Très forte
Type de cours d’eau
Rivière
Configuration du site
Lit contraint
Nature du fond
Mixte
Contraintes d’accès
Accès facile
Vitesse estimée
1.0 m/s
Modèles utilisés
10 x WA-5050

Galerie chantier

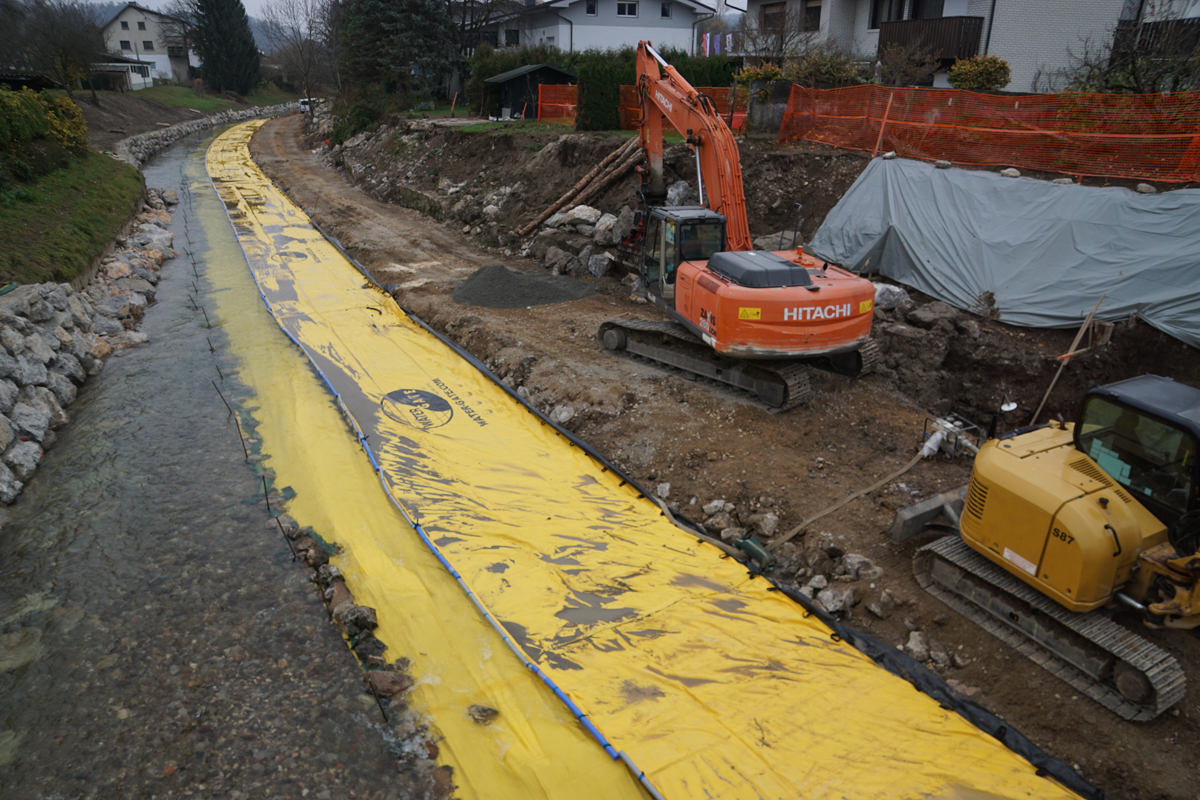

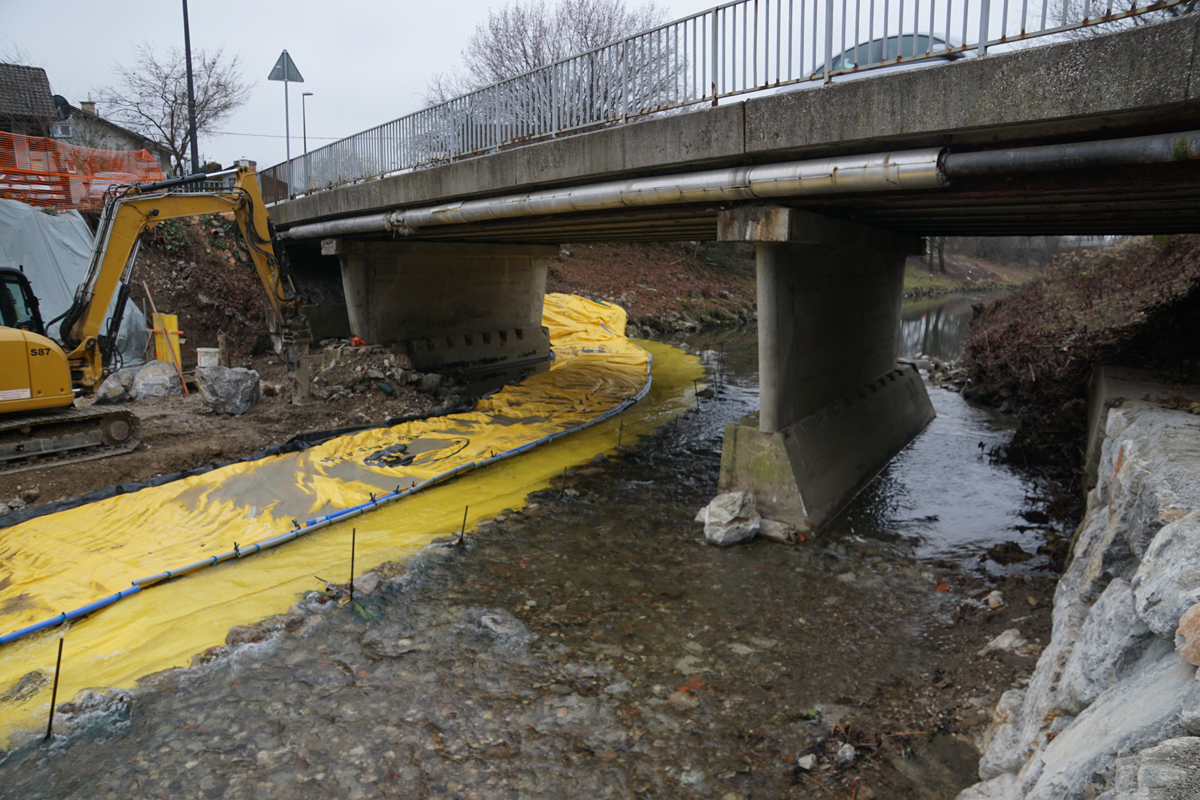

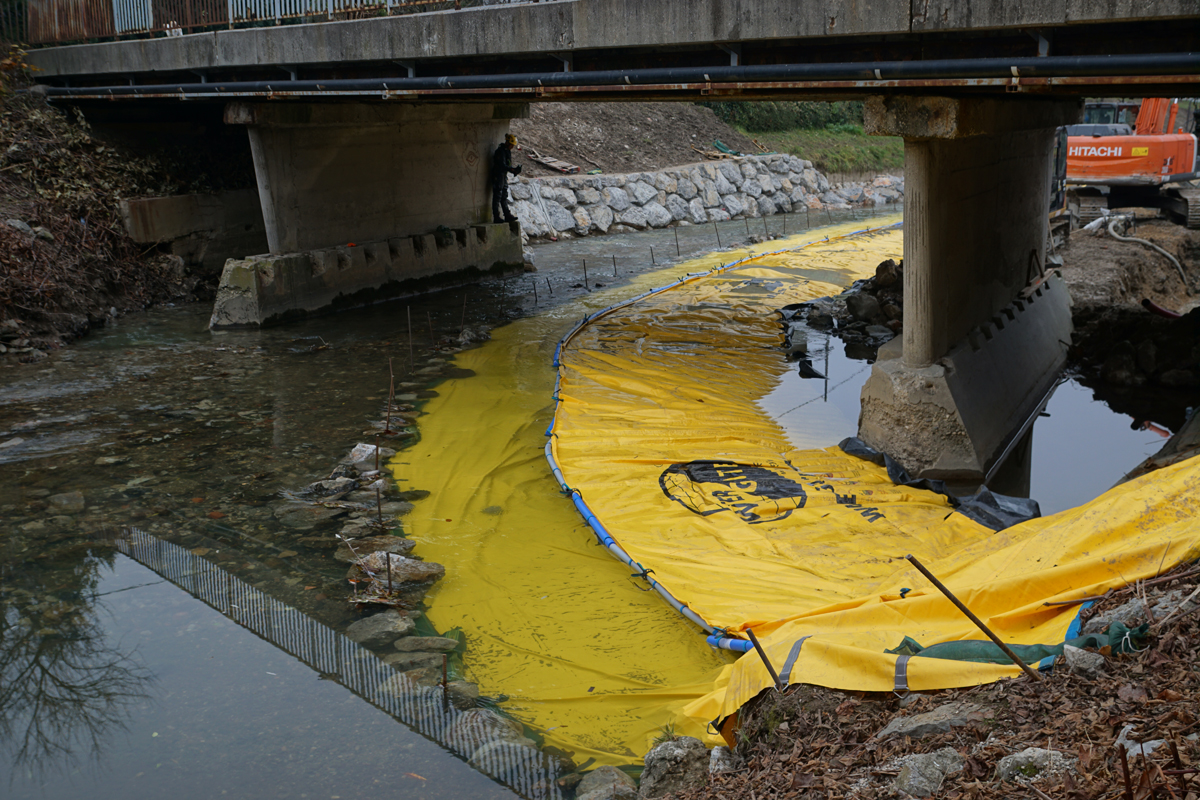

Batardeau Water-Gate en courant parallèle au Mali Graben contournant une pile de pont à Ljubljana
Batardeau en courant parallèle prenant appui sur la berge et contournant la pile de pont. Lit de rivière réduit de moitié.

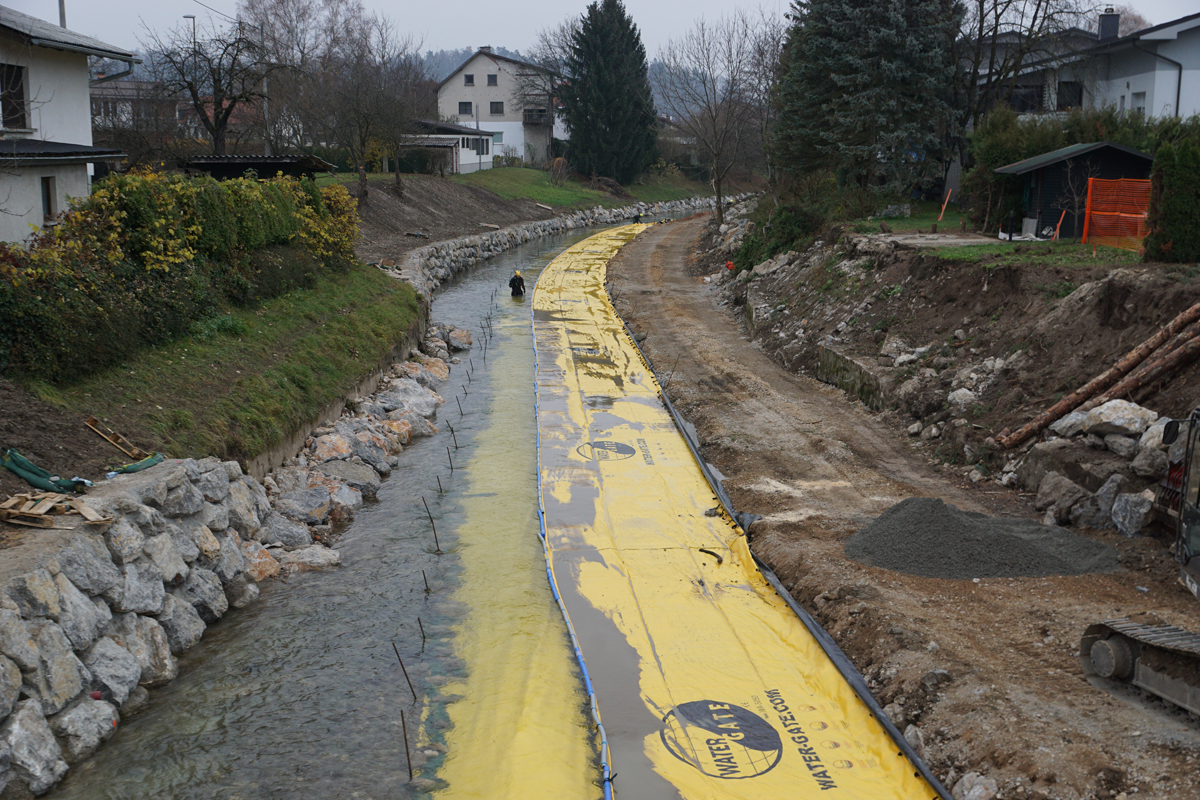

Zone de chantier protégée par batardeau Water-Gate au Mali Graben à Ljubljana contre crue et érosion
Zone de travaux en rive droite protégée par Water-Gate©. En cas de crue, la berge et la piste d’accès restent à l’abri de l’érosion et des MES.

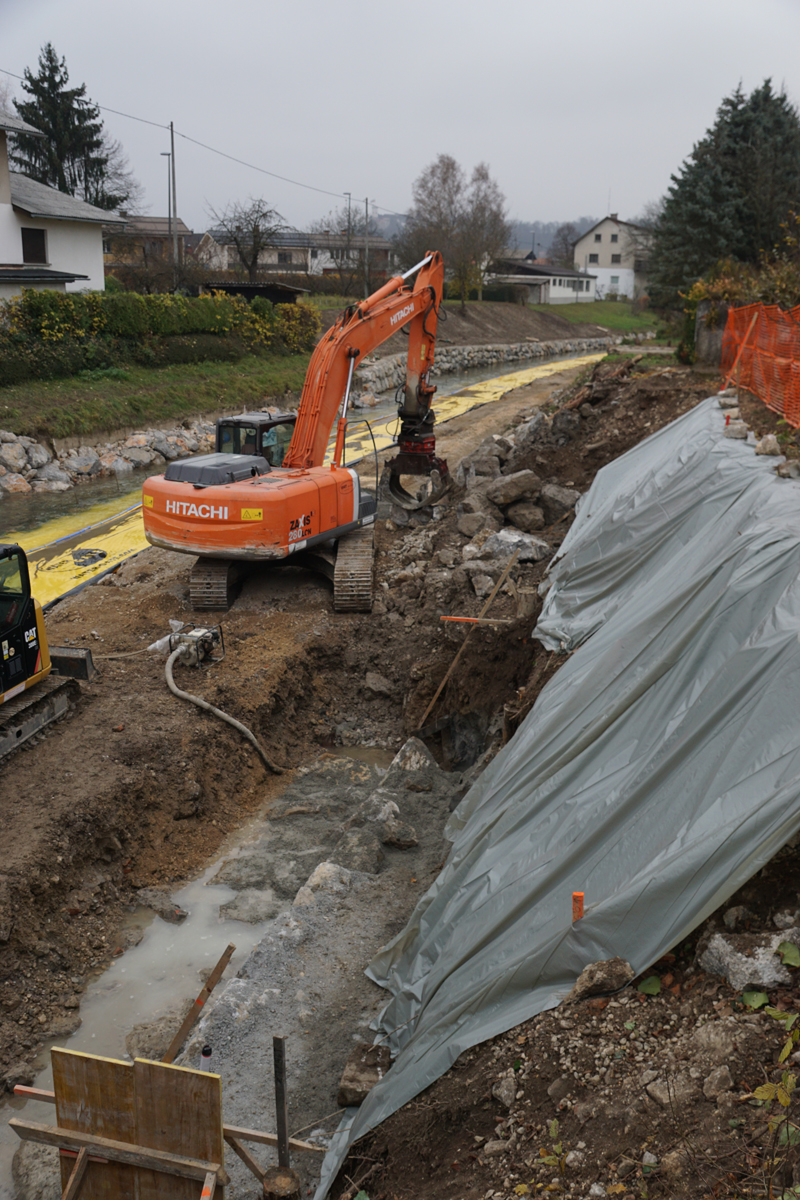

Travaux de fondation d’enrochement protégés par polyane avec rivière canalisée par batardeau Water-Gate au Mali Graben
Travaux de fondation d’enrochement en rive droite. Protection des fouilles par polyane ; rivière maintenue dans son demi-lit gauche.

Retour d’expérience

« Sans Water-Gate©, nous ne pouvions tout simplement pas intervenir. Les contraintes liées à la reproduction des poissons nous interdisent toute modification du lit de la rivière. En créant une séparation hydraulique, nous pouvons travailler au sec tout en respectant l’environnement. Le système fonctionne parfaitement. » — Matjaž Zupanc, CEO Hidrotehnik
