Cas 02

Mise en assec des douves du château de Chamerolles (Loiret)

Assèchement localisé des douves par batardeaux souples en configuration en U avec pompage pour reprise de fondations en site patrimonial.

S5 – Assèchement en U

Douves

Patrimonial

0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente forte

Contexte

Dégradation du mur des douves du château de Chamerolles nécessitant une mise en assec localisée pour reprise des fondations.

Solution technique

  • Mise en place de batardeaux souples en configuration en U
  • Pompage de l’eau stagnante (~230 m³/h)
  • Création d’un assec localisé

Mise en oeuvre

  • Installation en configuration adaptée aux douves
  • Appui sur les structures existantes (maçonnerie / échafaudage)
  • Intervention en site contraint

Impacts & mesures

  • Évitement de solutions lourdes type big bags (fort impact logistique et énergétique)
  • Absence d’ancrage permanent (pas de dégradation des structures existantes)
  • Dispositif entièrement démontable, sans impact durable sur le site

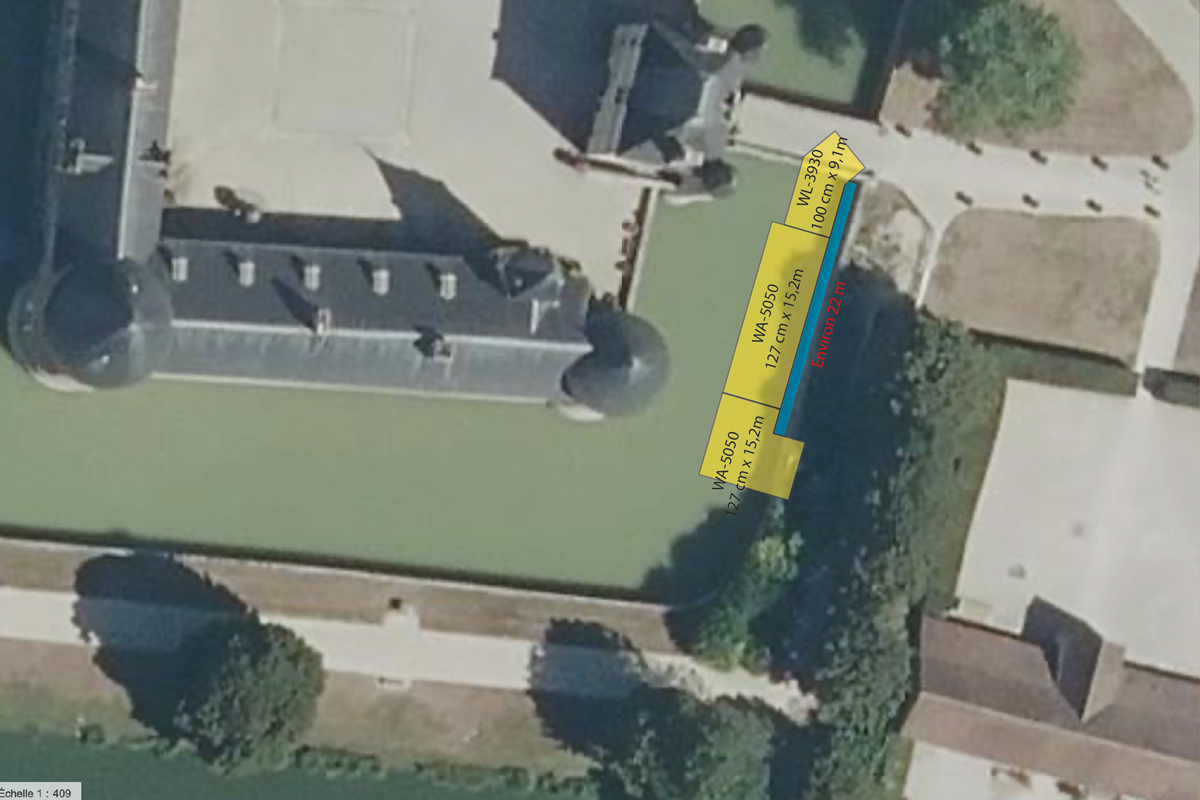

Plan de pose des batardeaux souples Water-Gate en U dans les douves du château de Chamerolles, appui sur culée du pont-levis et mur avec renard hydraulique.

Plan d’installation en U dans les douves du château de Chamerolles – zone de travail 22 m × 1,2 m.

Schéma technique pour calculer la longueur minimale d’un batardeau souple Water-Gate© WA en installation en U.

Calcul de la longueur minimale de batardeau nécessaire pour une installation en U selon les dimensions du chantier (L, l) et la hauteur du modèle Water-Gate© WA choisi (h).

Données techniques

Configuration
Assèchement en U
Position par rapport au flux
Non applicable
Forme du dispositif
En U
Mode de gestion de l’eau
Pompage
Régime d’écoulement
Nul / stagnant
Variabilité du niveau
Stable
Type de cours d’eau
Douves
Configuration du site
Plan d'eau fermé
Nature du fond
Sable / limon
Contraintes d’accès
Accès embarcation
Vitesse estimée
0.1 m/s
Modèles utilisés
2 WA-5050 + WA-2835

Galerie chantier

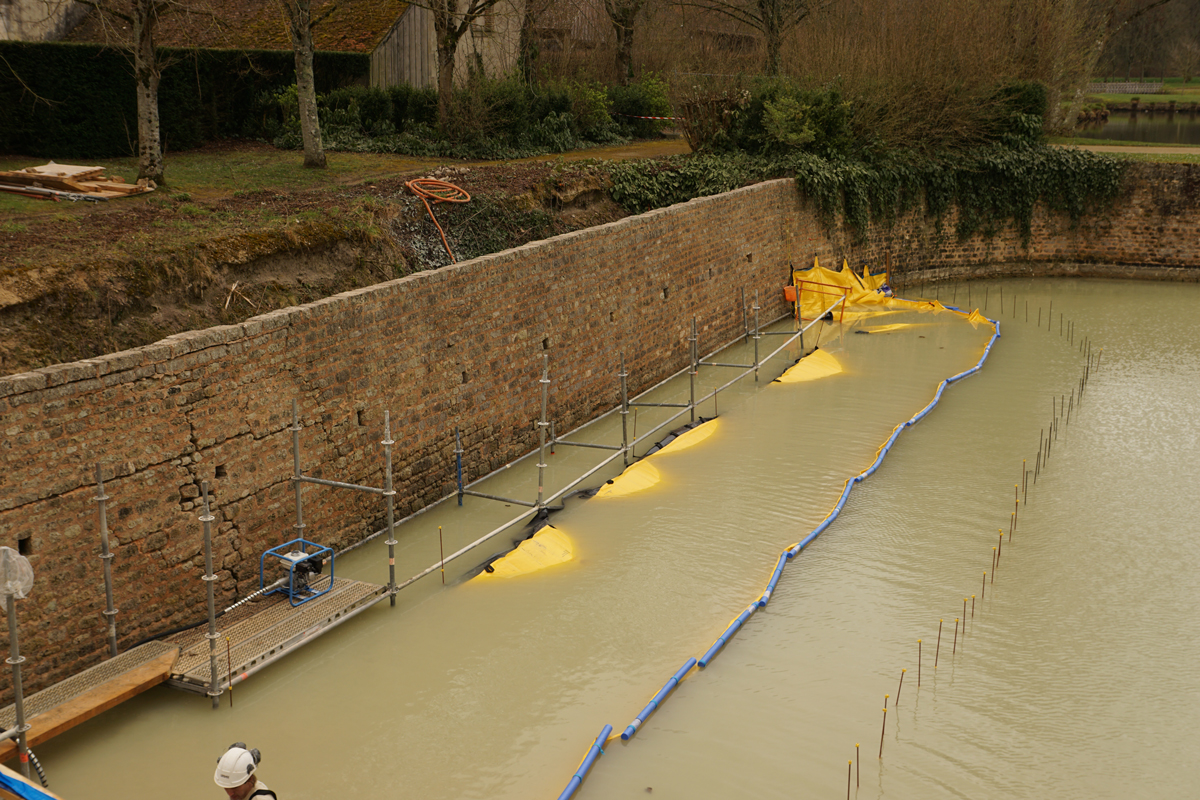

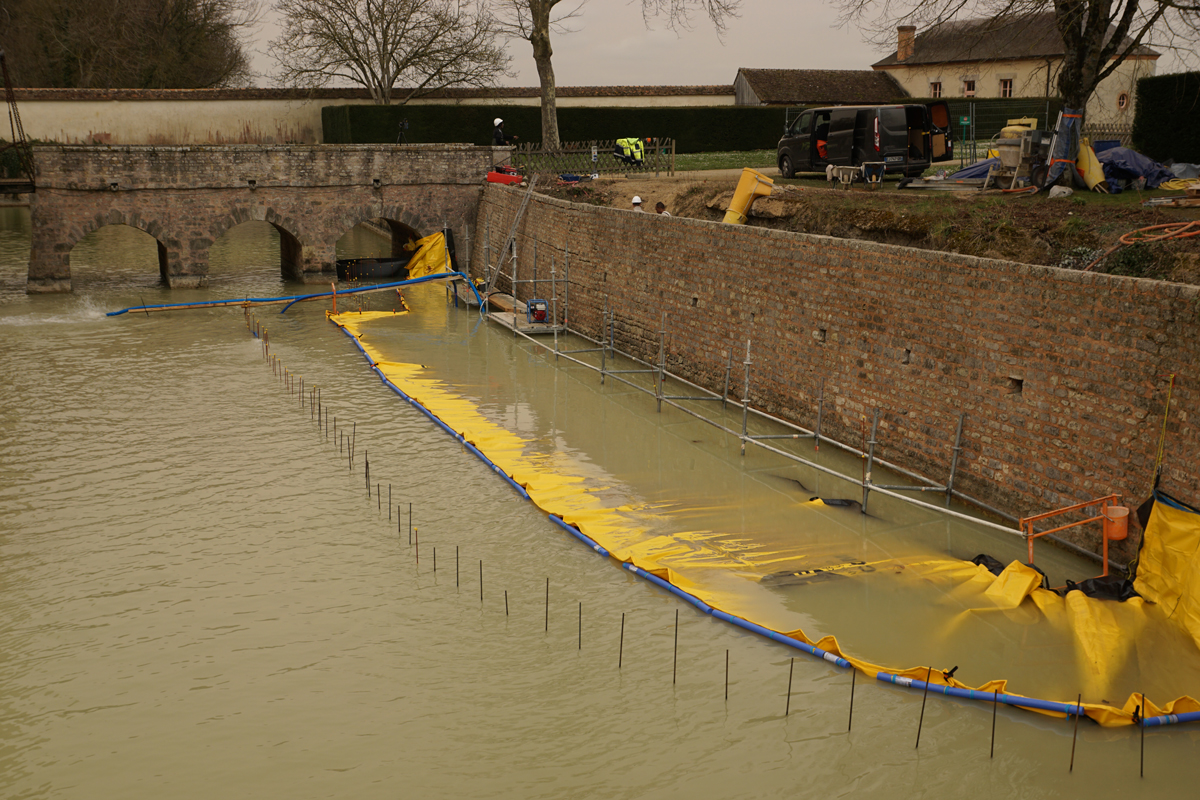

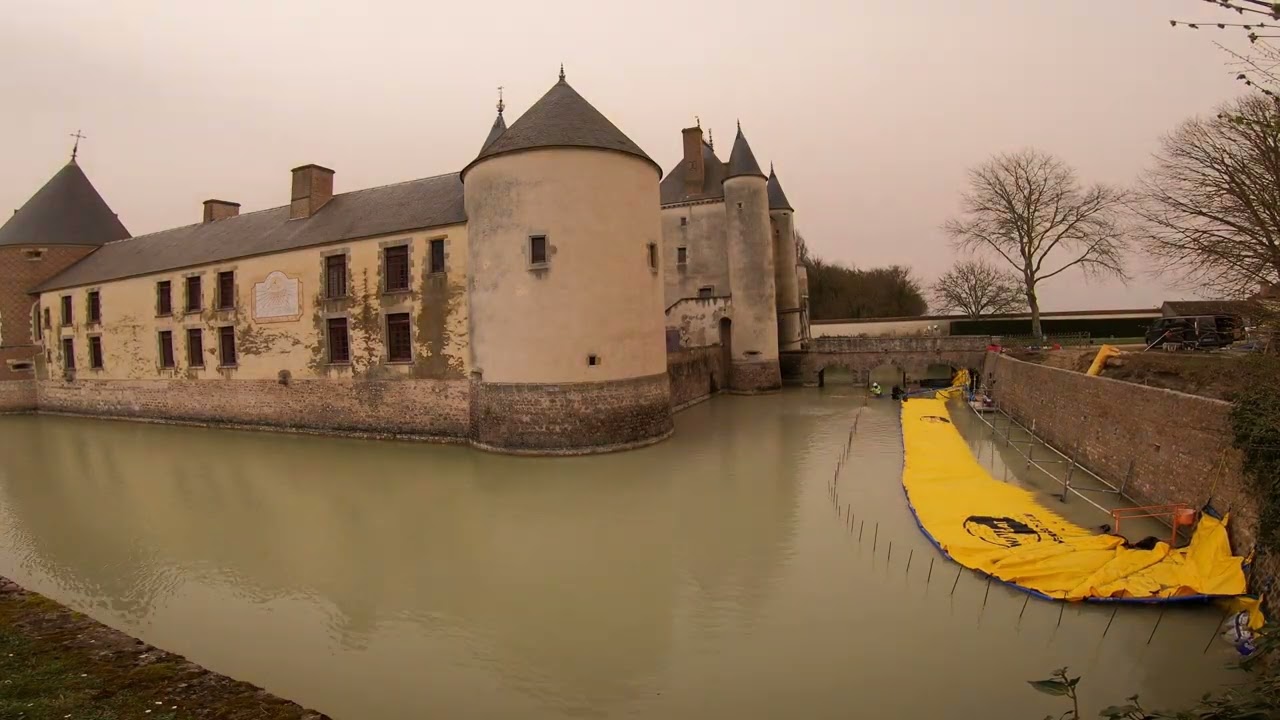

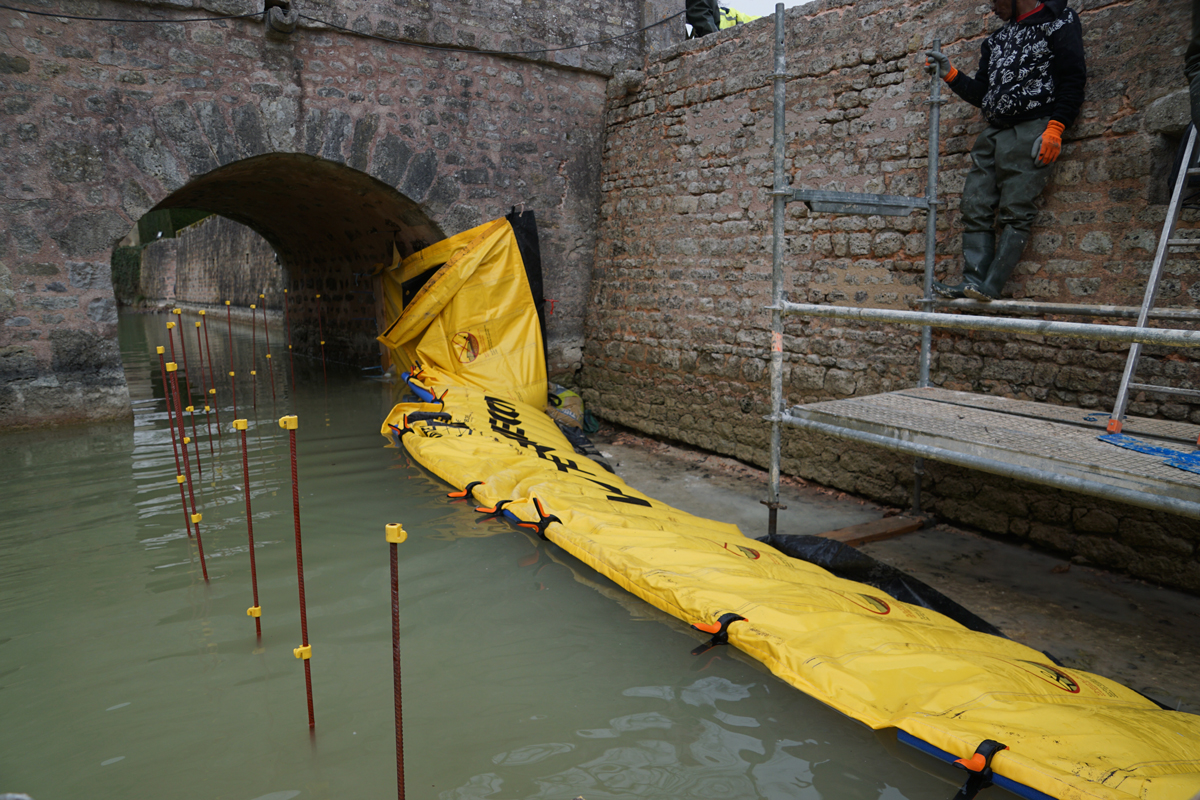

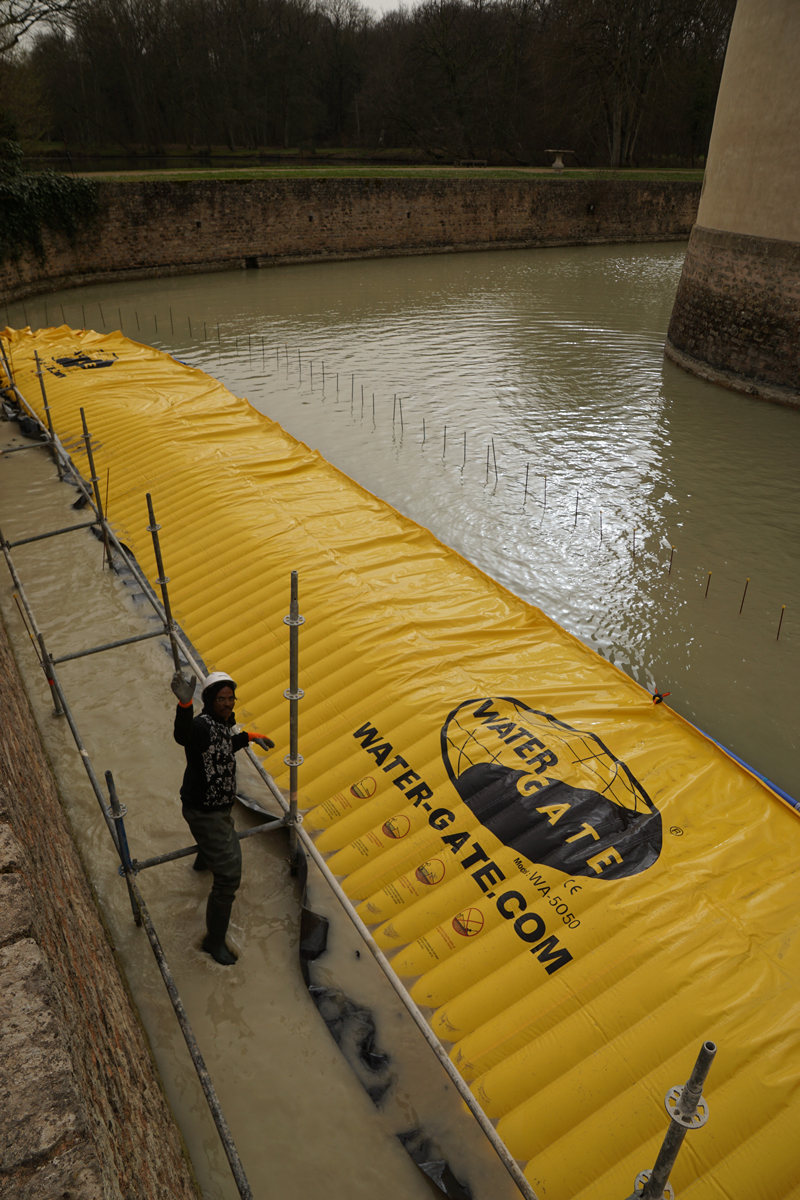

Batardeau souple installé dans les douves du château de Chamerolles avant pompage, vue depuis le pont Levi
Vue d’ensemble depuis le pont Levi avant pompage : charnière côté échafaudage, bord de crête visible en bleu et piquets qui marquent le bord d’attaque.

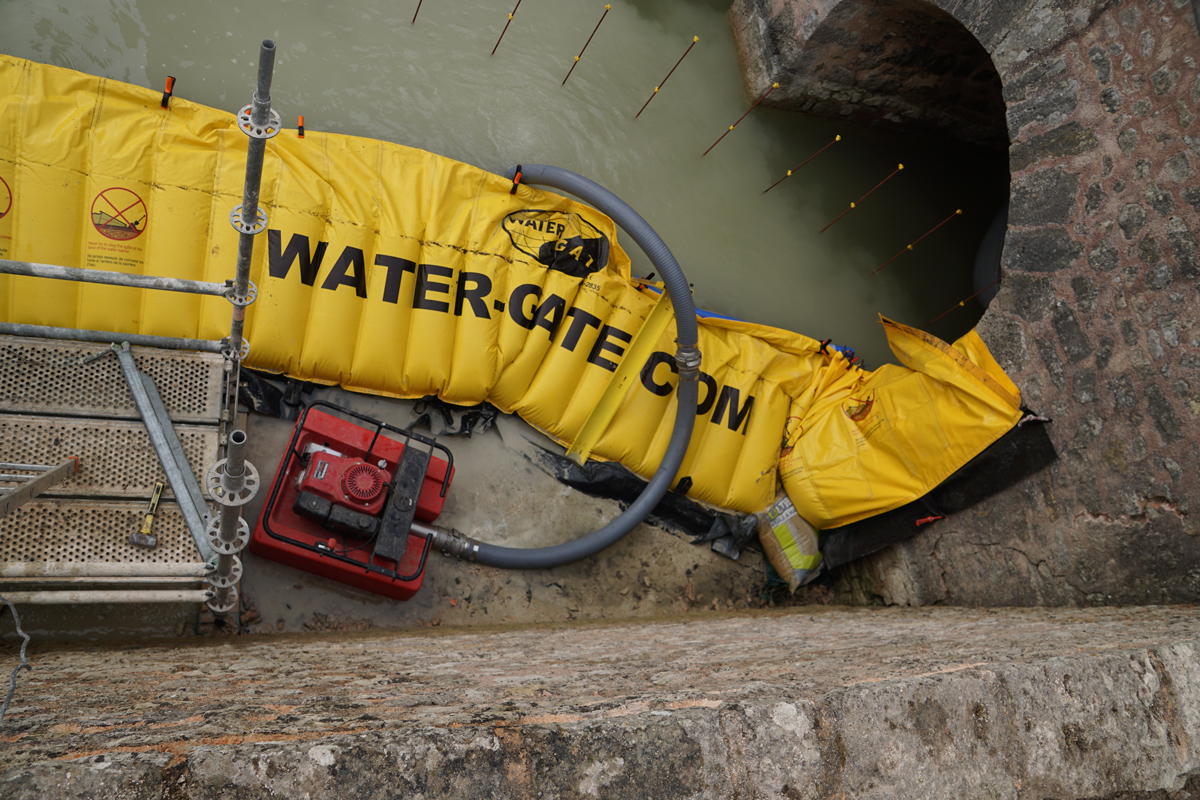

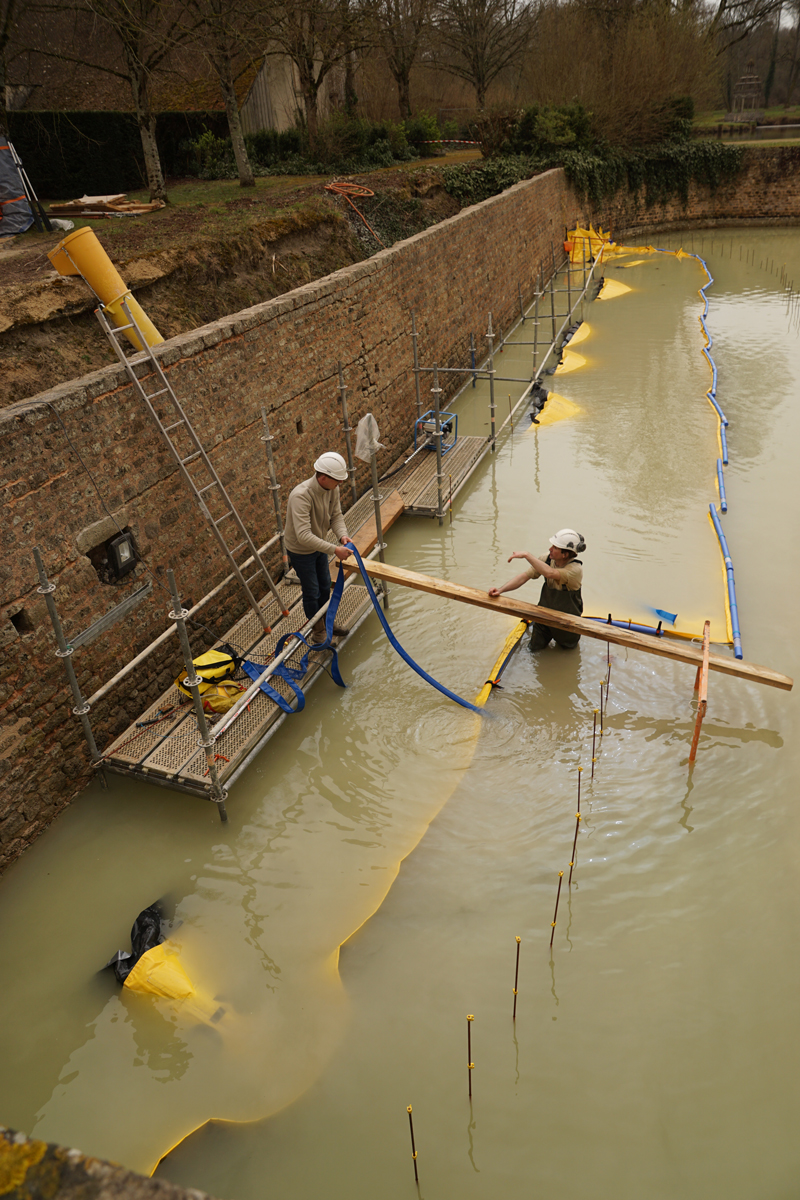

Tuyau d’évacuation de pompe franchissant la crête d’un batardeau souple dans les douves du château
Installation du tuyau d’évacuation fixé sur une planche franchissant la crête du batardeau, appuyée sur des traîneaux de chantier.

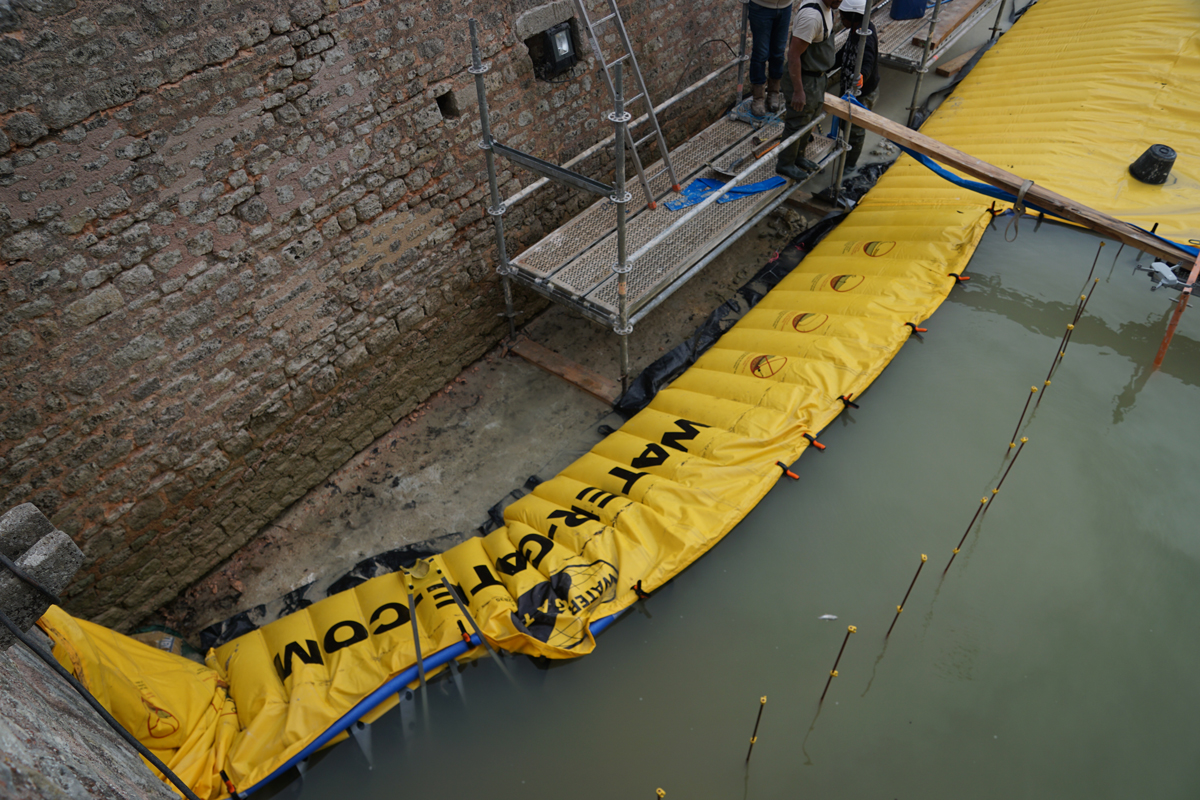

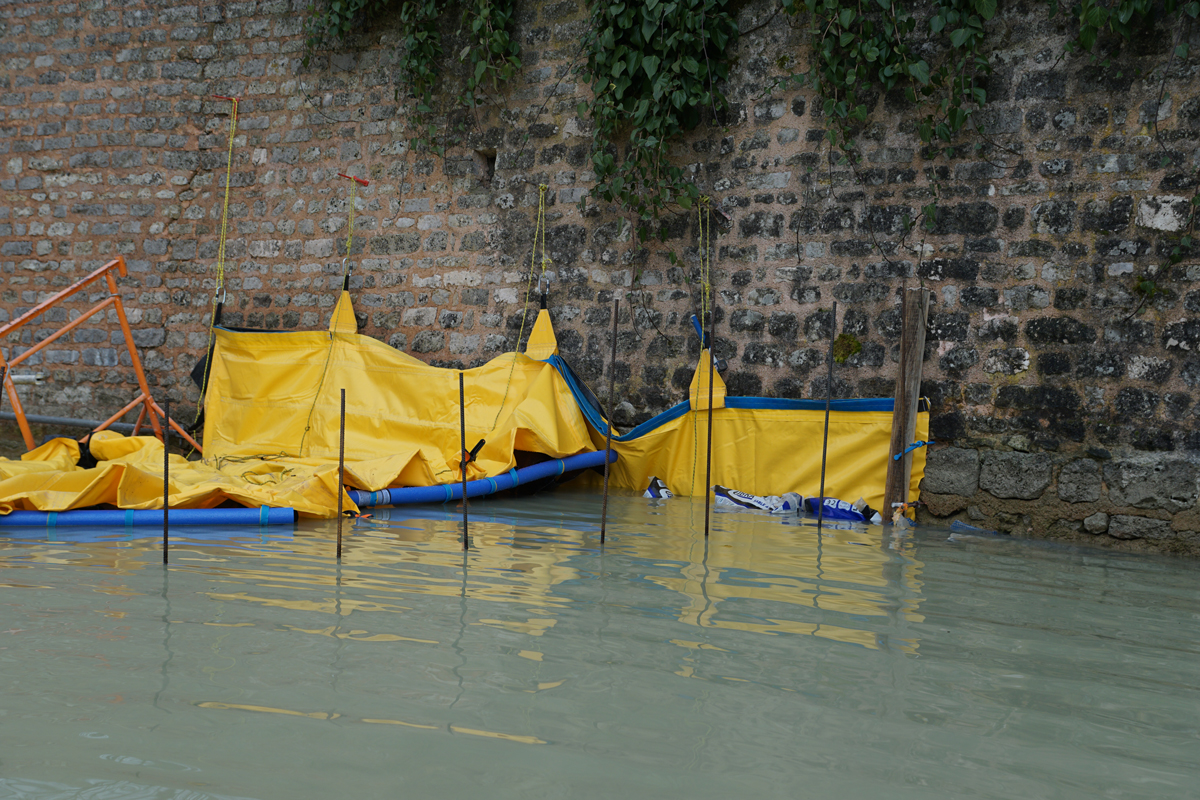

Pompage des douves avec batardeau souple, niveau d’eau en baisse côté zone de travaux
Début du pompage : le niveau d’eau baisse côté chantier, la crête du batardeau est désormais hors d’eau.

Retour d’expérience

Lors du pompage, une voie d’eau inattendue a été révélée sous une portion du mur (terrier / galerie). Le périmètre des travaux a été élargi et la fuite colmatée avant d’atteindre l’assec complet : en douves, la réalité hydraulique sous l’eau réserve souvent des surprises.

Entreprise travaux
LEFEVRE CENTRE OUEST
Maître d’ouvrage
Conseil départemental du Loiret
Chantier réalisé
March 2022

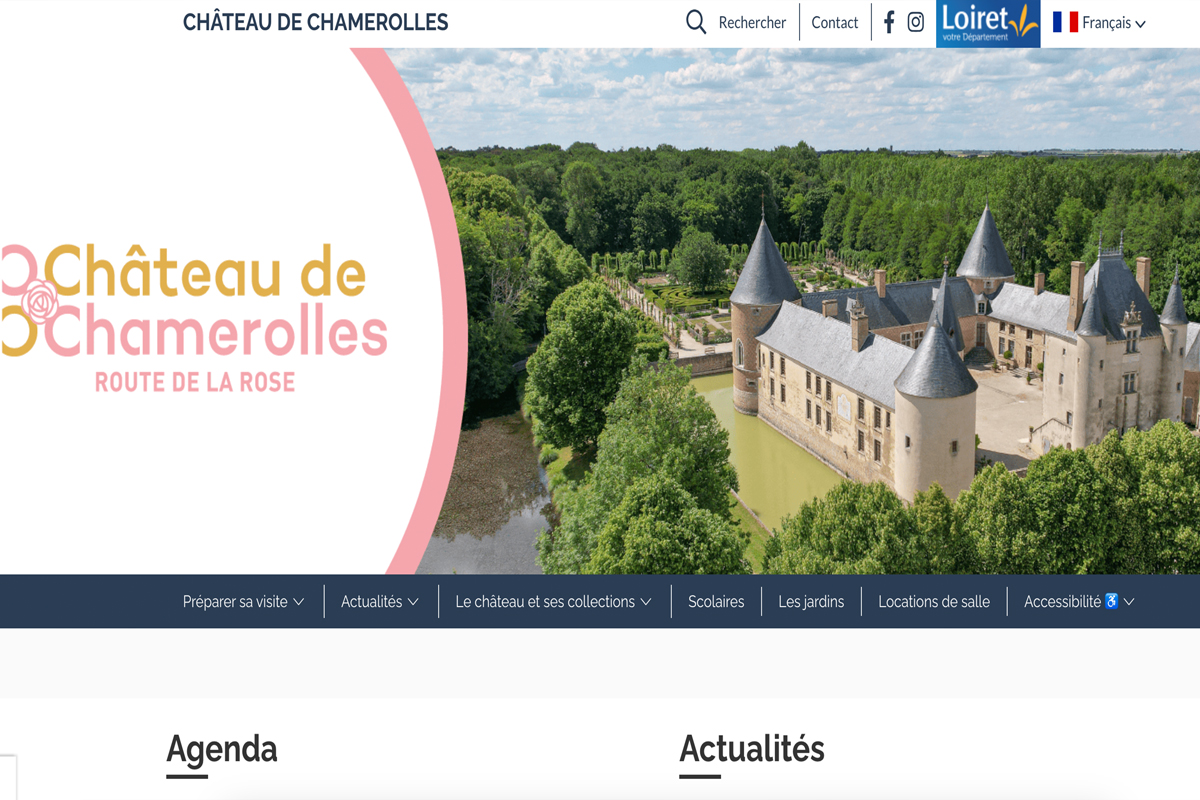

Revue de presse
