Cas 03

Isolement hydraulique du Cubry à Épernay

Dispositif en tête-bêche avec dérivation DN800 sous batardeaux souples pour intervention d’urgence sur une conduite fracturée en rivière.

S2 – Double batardeau

Rivière

Urbain

5—IMG_0777

0 cm

Hauteur de retenue

0 m

Longueur d'installation

0m³/s

Débit de la rivière

0%

Pente très faible

Contexte

Rupture d’une conduite d’eaux usées dans la rivière Le Cubry à Épernay, provoquant une pollution. Intervention en urgence pour isoler la zone et permettre la réparation.

Solution technique

Mise en place de batardeaux souples en configuration tête-bêche
Isolement hydraulique de la zone polluée
Dérivation du flux par canalisation DN800

Mise en oeuvre

Préparation du lit pour limiter les infiltrations
Mise en place progressive de la dérivation
Stabilisation et sécurisation du dispositif
Pompage d’épuisement pour accès à la conduite

Impacts & mesures

Arrêt rapide de la pollution
Protection de la faune aquatique (pêche de sauvegarde)
Intervention ciblée sans modification durable du lit
Limitation des matériaux et terrassements

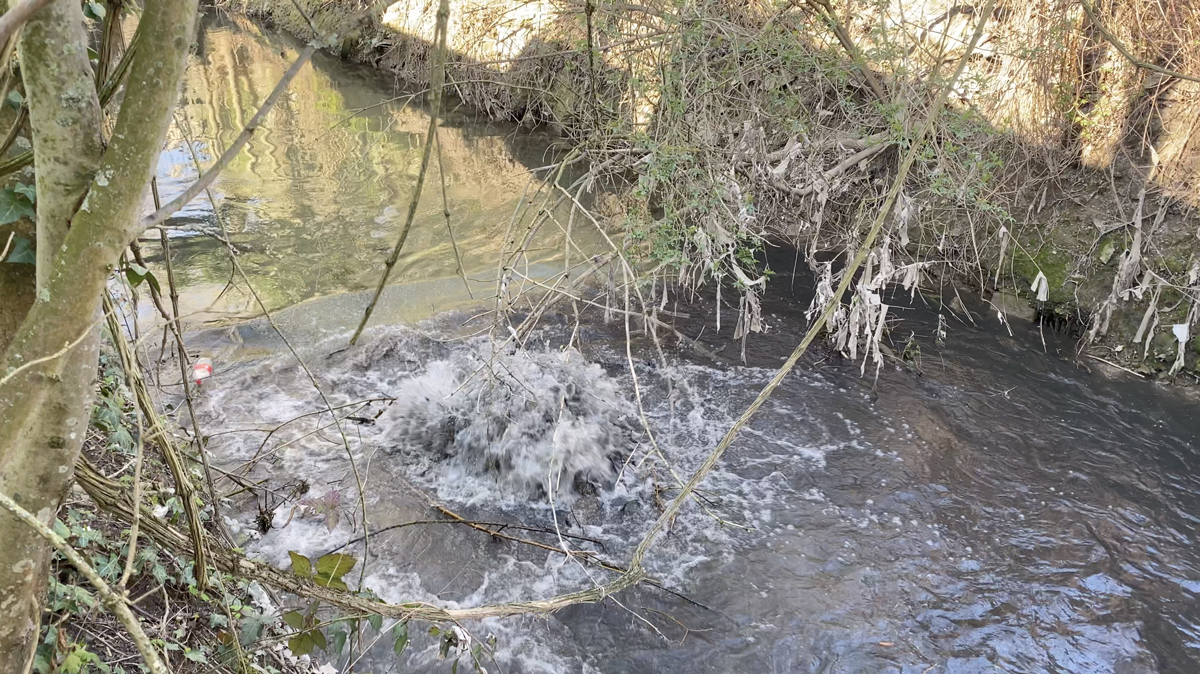

Test à l’air sous pression : jaillissement localisant la fuite de la conduite d’eaux usées.

Données techniques

Configuration

Double batardeau

Position par rapport au flux

Perpendiculaire

Forme du dispositif

Tête-bêche

Mode de gestion de l’eau

Dérivation par busage

Régime d’écoulement

Faible

Variabilité du niveau

Stable

Type de cours d’eau

Rivière

Configuration du site

Lit contraint

Nature du fond

Argile / terre

Contraintes d’accès

Accès difficile

Vitesse estimée

0.2 m/s

Modèles utilisés

2 x WA-3950

Galerie chantier

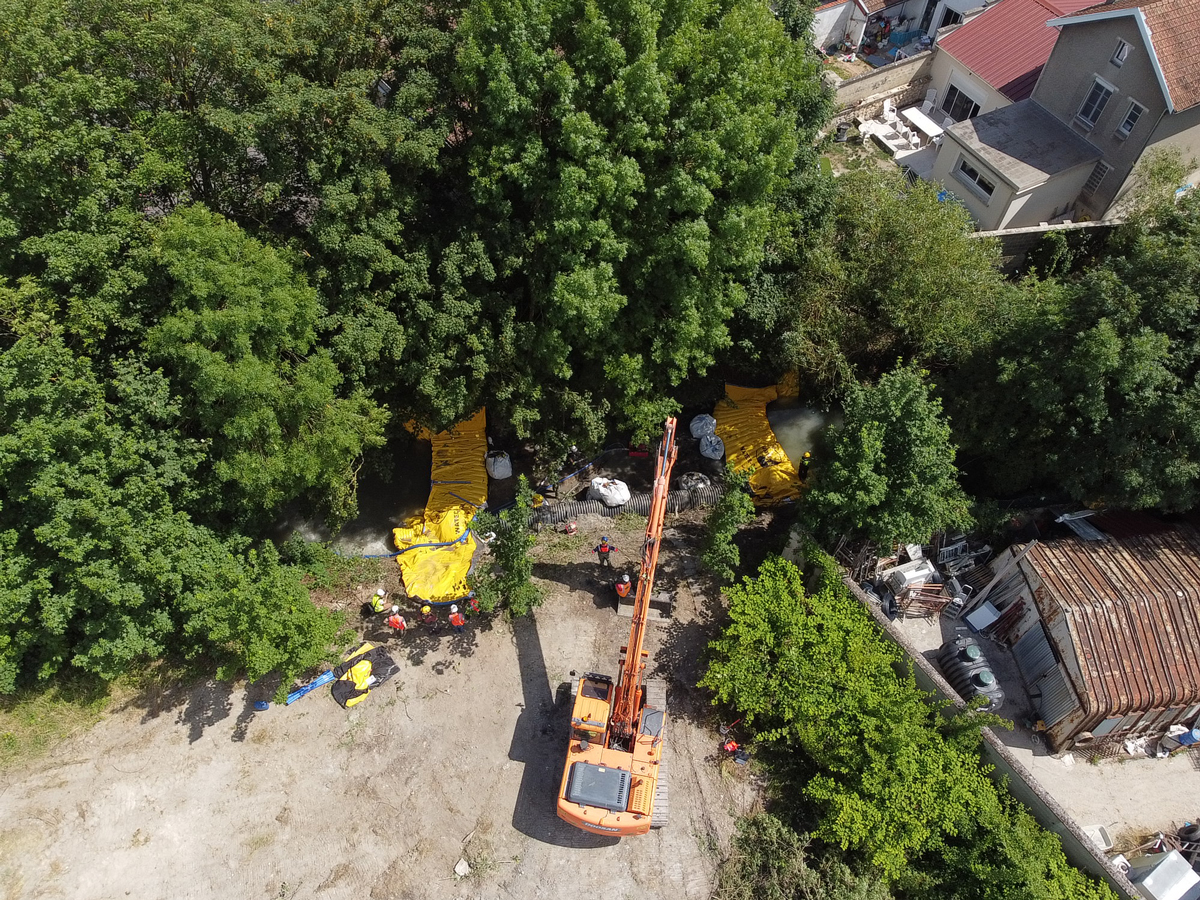

Vue aérienne du chantier sur la rivière Le Cubry à Épernay avec plateforme d’accès, grue et big bags de stabilisation — Vue aérienne du chantier : plateforme en rive gauche, grue de pose et big bags de blocage.

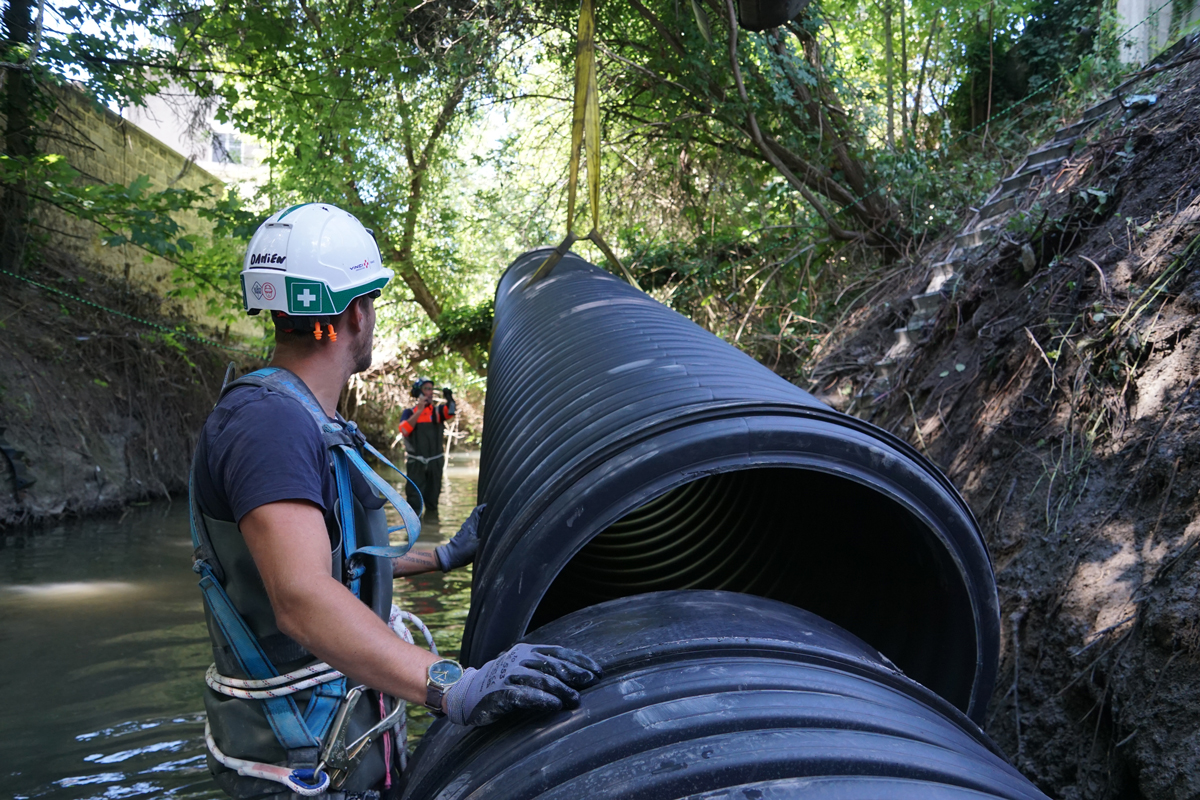

Assemblage de deux tubes annelés DN800 posés en rive gauche du Cubry.

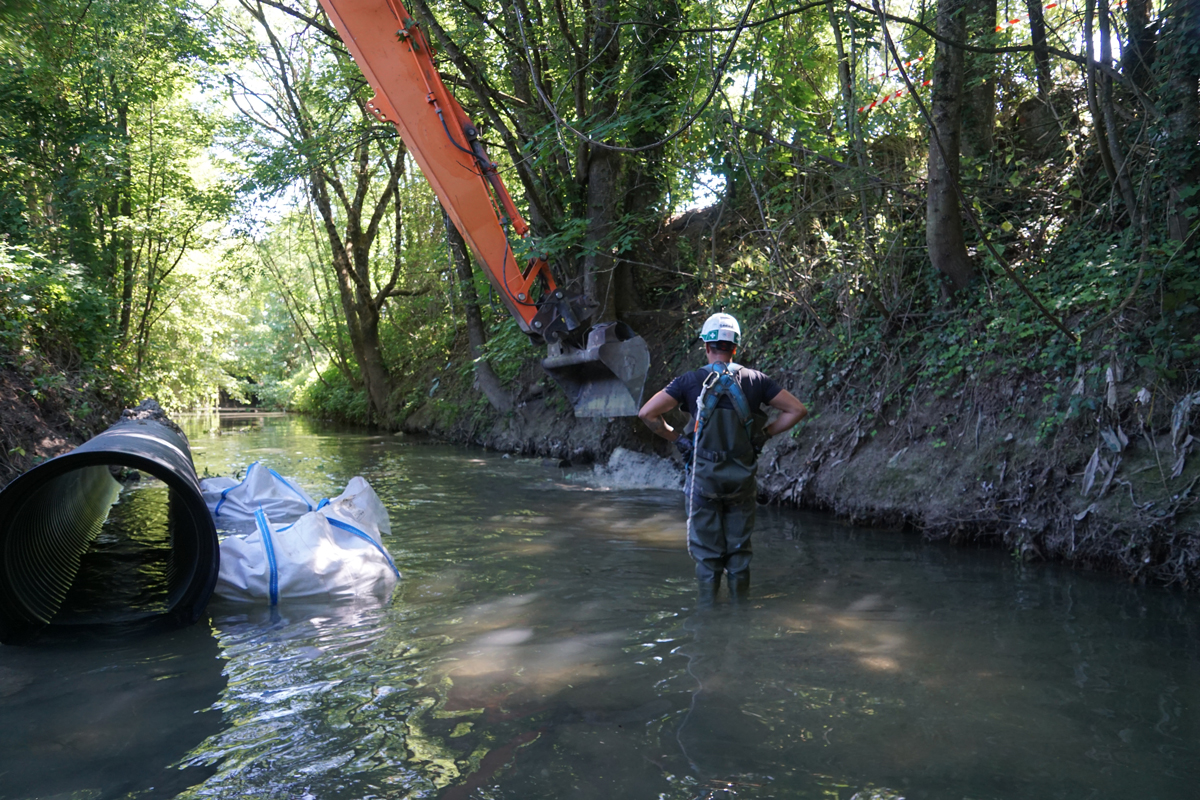

Grue prélevant des sédiments dans le Cubry pour stabiliser le tube PEHD DN800 et étancher l’entrée amont — Prélèvement de sédiments pour caler le tube DN800 et limiter les fuites à l’entrée amont.

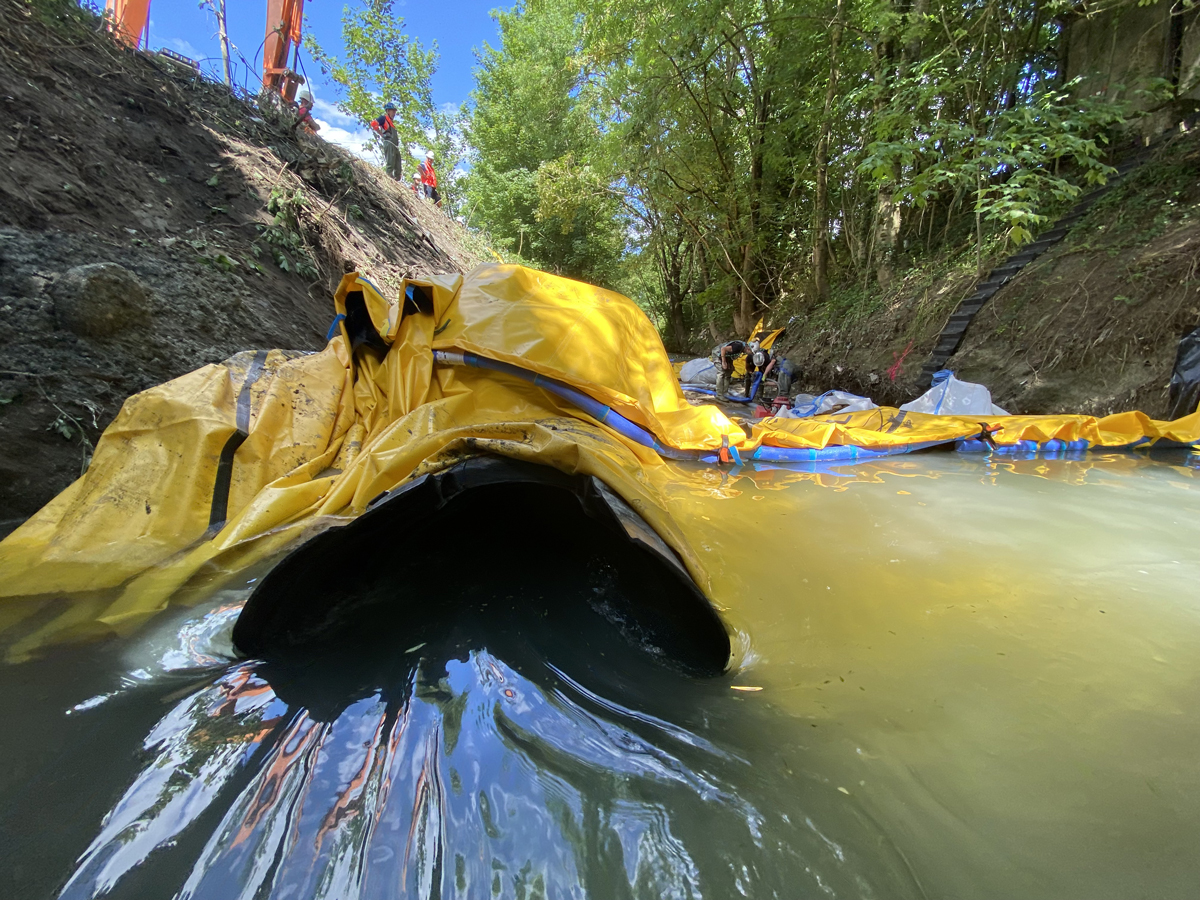

Embouchure amont du tube DN800 remplie aux trois quarts, située en amont du batardeau Water-Gate sur le Cubry — Entrée amont du tube DN800 : l’eau s’engouffre et remplit la conduite aux trois quarts, 2 m en amont du batardeau.

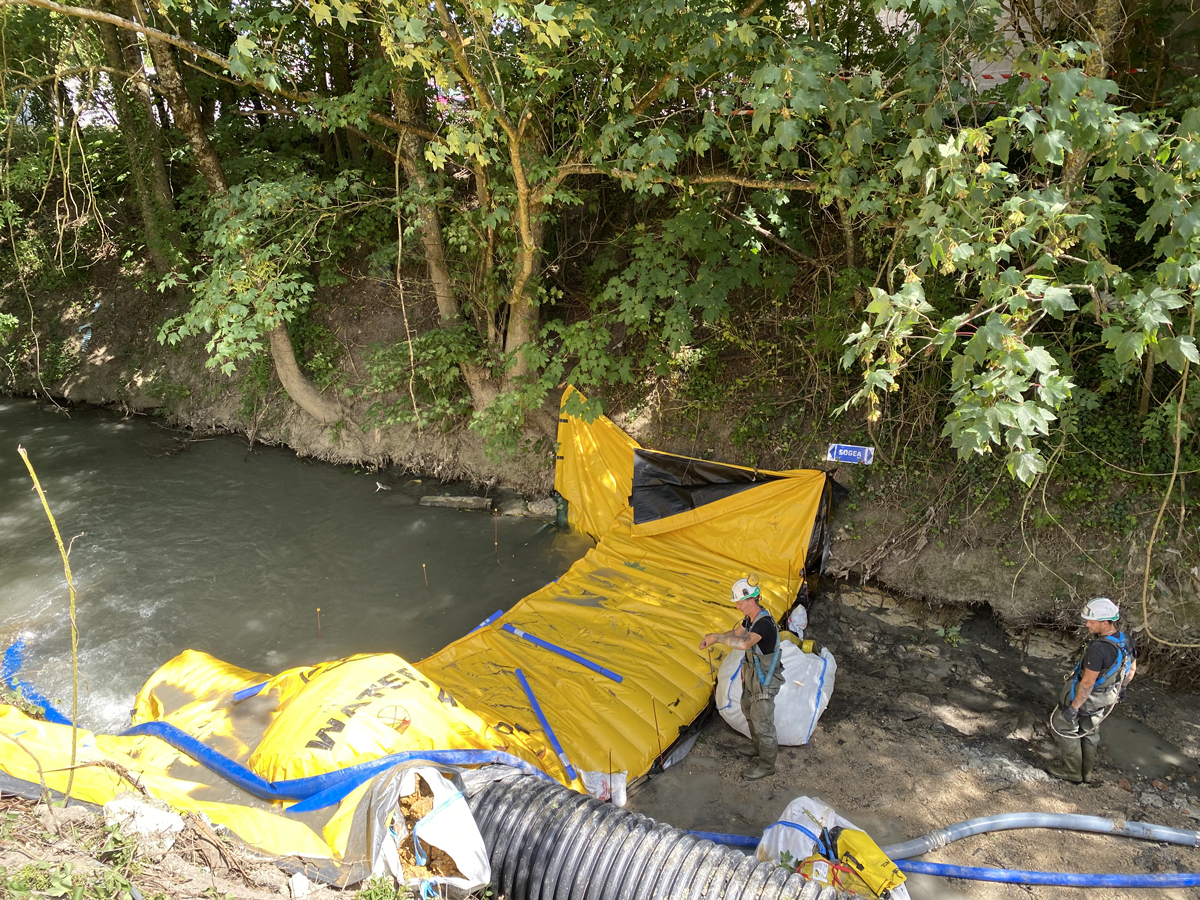

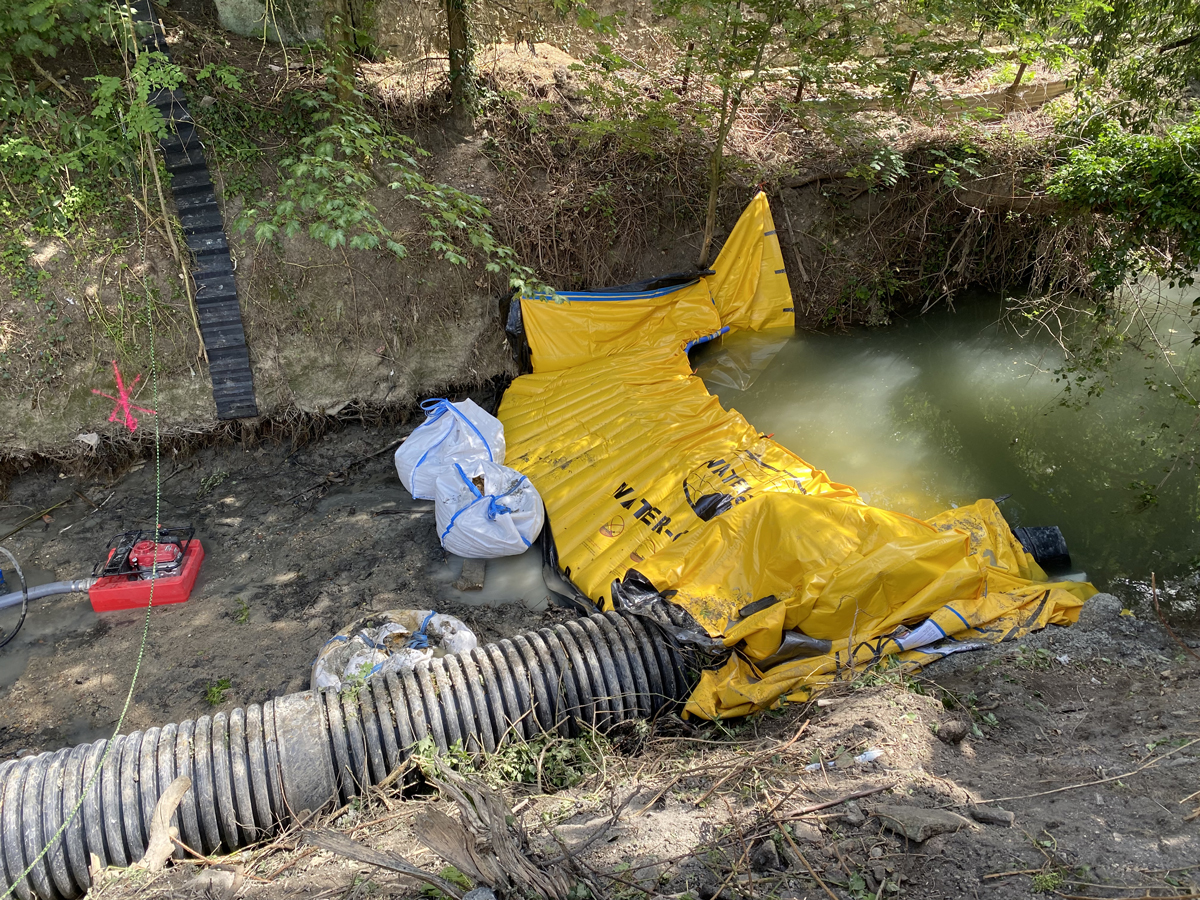

Batardeau amont Water-Gate avec extrémité relevée sur la berge et big bags de blocage à la charnière – rivière Cubry — Batardeau amont vu depuis la rive gauche : remontée sur berge opposée et deux big bags de blocage à la charnière.

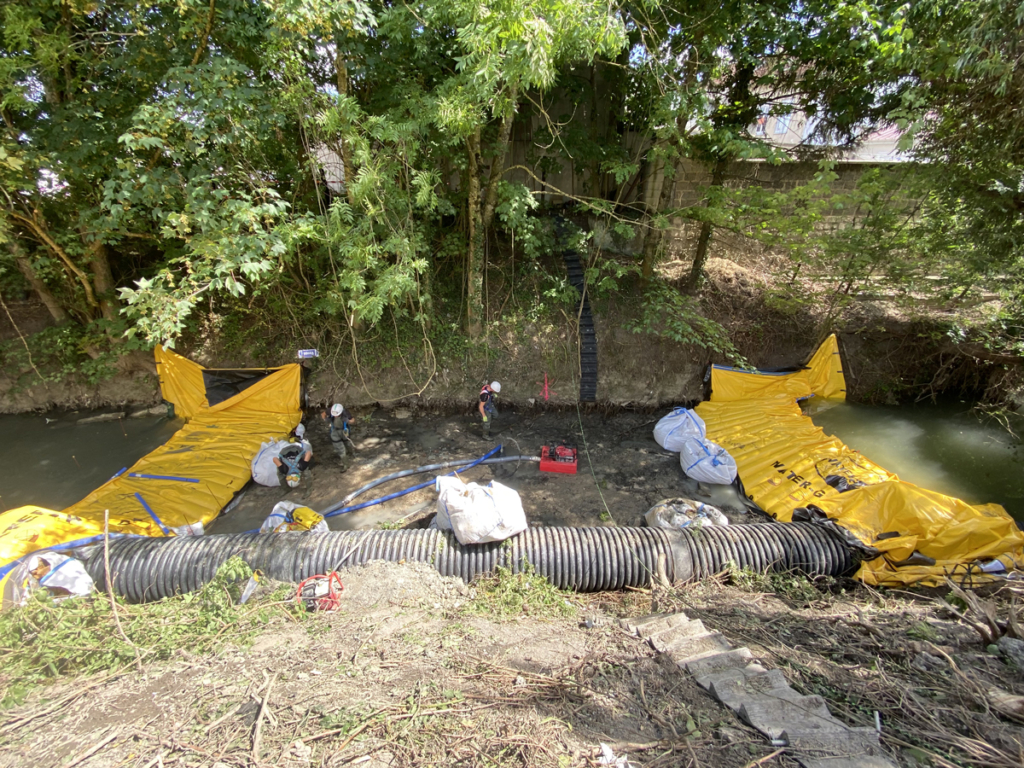

Mise en assec du Cubry à Épernay avec deux batardeaux Water-Gate tête-bêche et dérivation DN800 en fin d’épuisement — Vue d’ensemble du dispositif : deux batardeaux tête-bêche et tube DN800 assurant la continuité hydraulique.

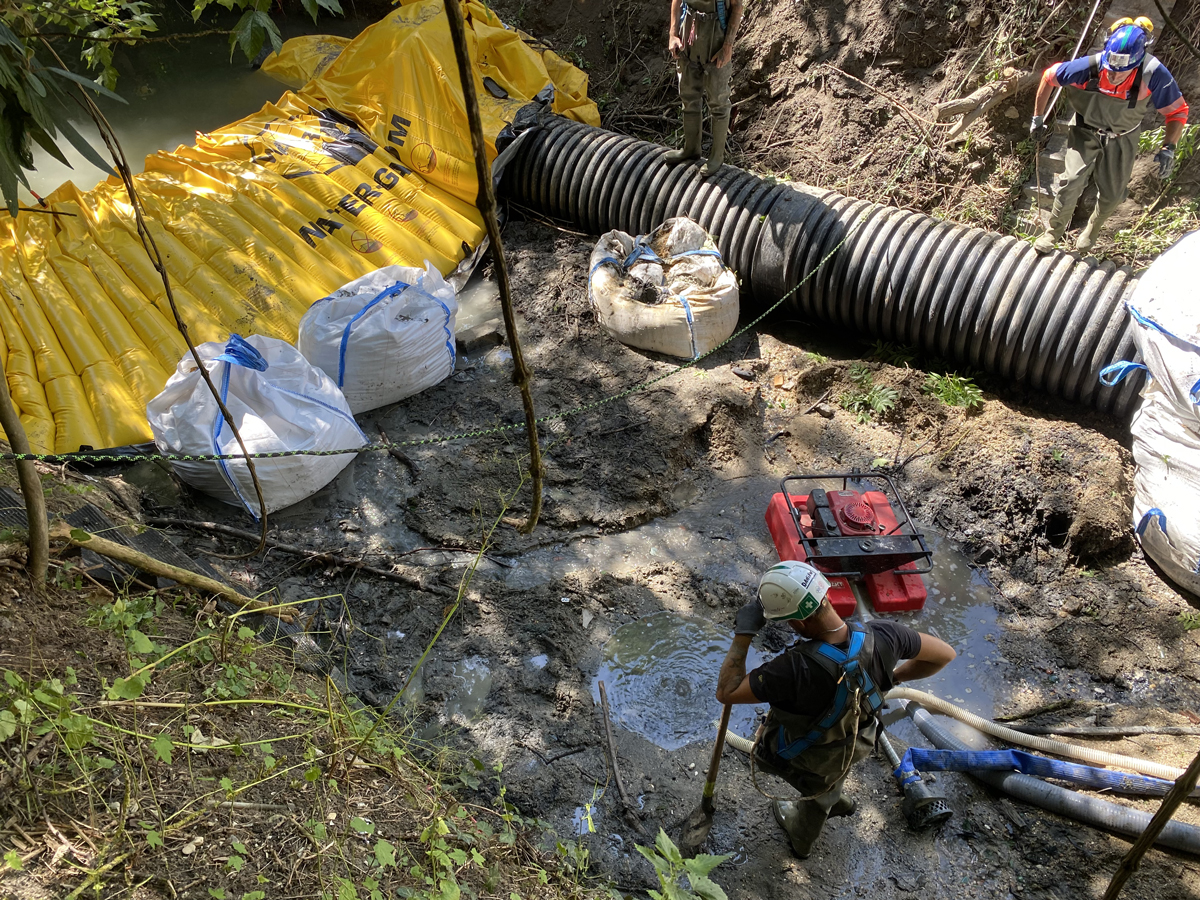

Batardeau aval Water-Gate avec big bag de blocage et tuyaux de pompage au-dessus du tube PEHD DN800 – rivière Cubry Épernay — Vue aval du batardeau : big bag de blocage et tuyaux d’épuisement franchissant le tube DN800.

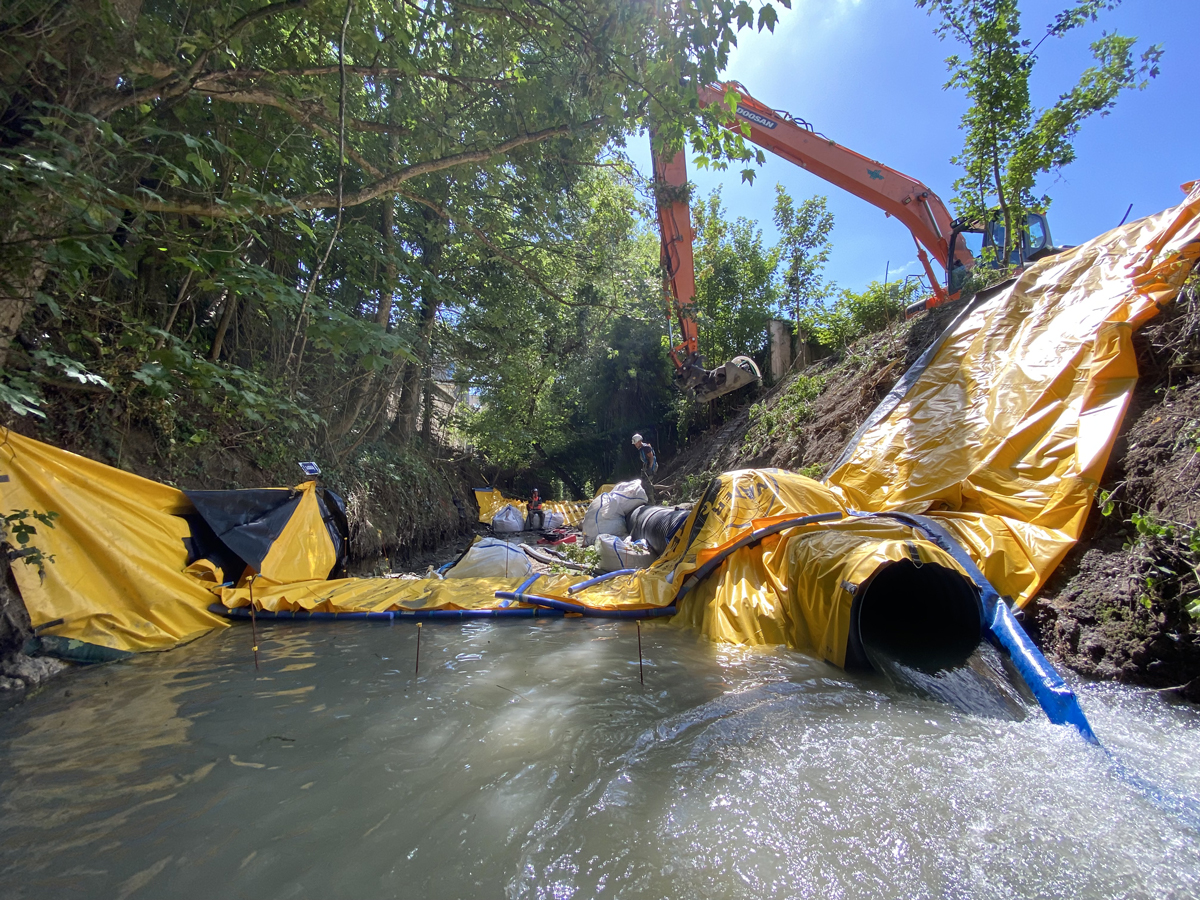

Rejet du tube DN800 au droit du batardeau aval, empêchant la remontée d’eau vers la zone asséchée – Cubry Épernay — Rejet au droit du batardeau aval ; photo prise 5 m plus bas. Le barrage empêche tout retour vers la zone chantier.

Zone asséchée entre deux batardeaux Water-Gate, ouvriers terrassant la canalisation fissurée – Le Cubry, Épernay — Zone chantier en cours d’épuisement, vue rive droite. Terrassement au droit de la canalisation à réparer.

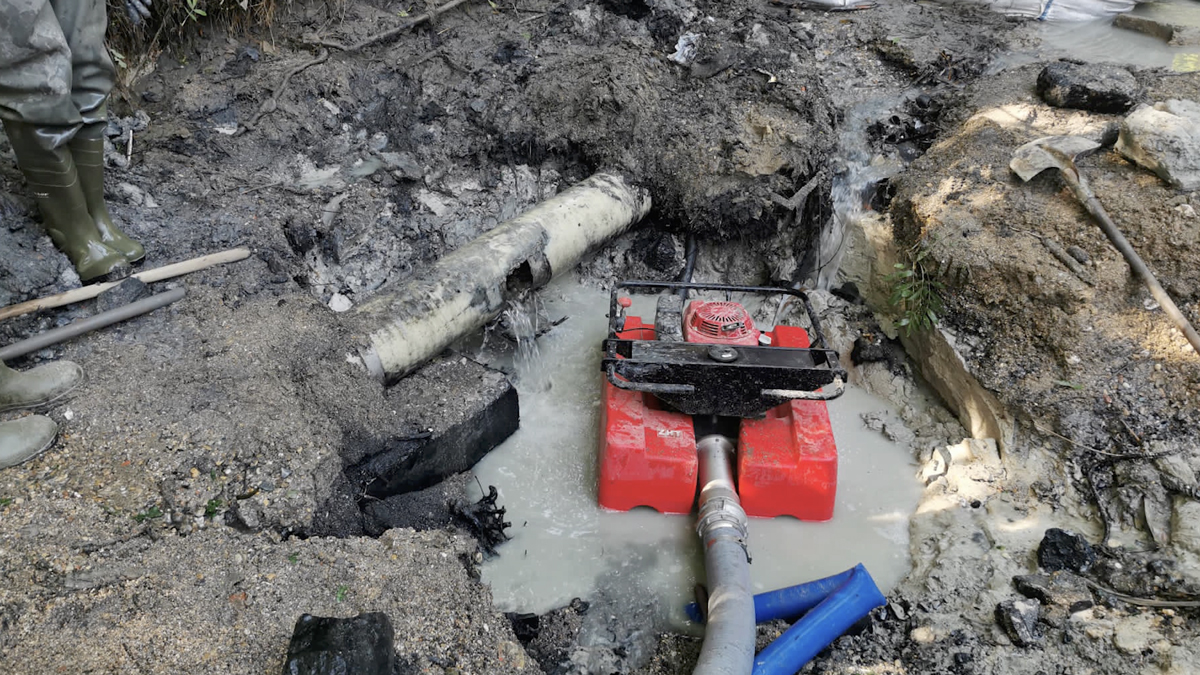

Canalisation d’eaux usées endommagée sous la rivière Le Cubry, puits de pompage en point bas pour assèchement — Canalisation d’eaux usées fracturée. Puits de pompage creusé en point bas pour capter les infiltrations.

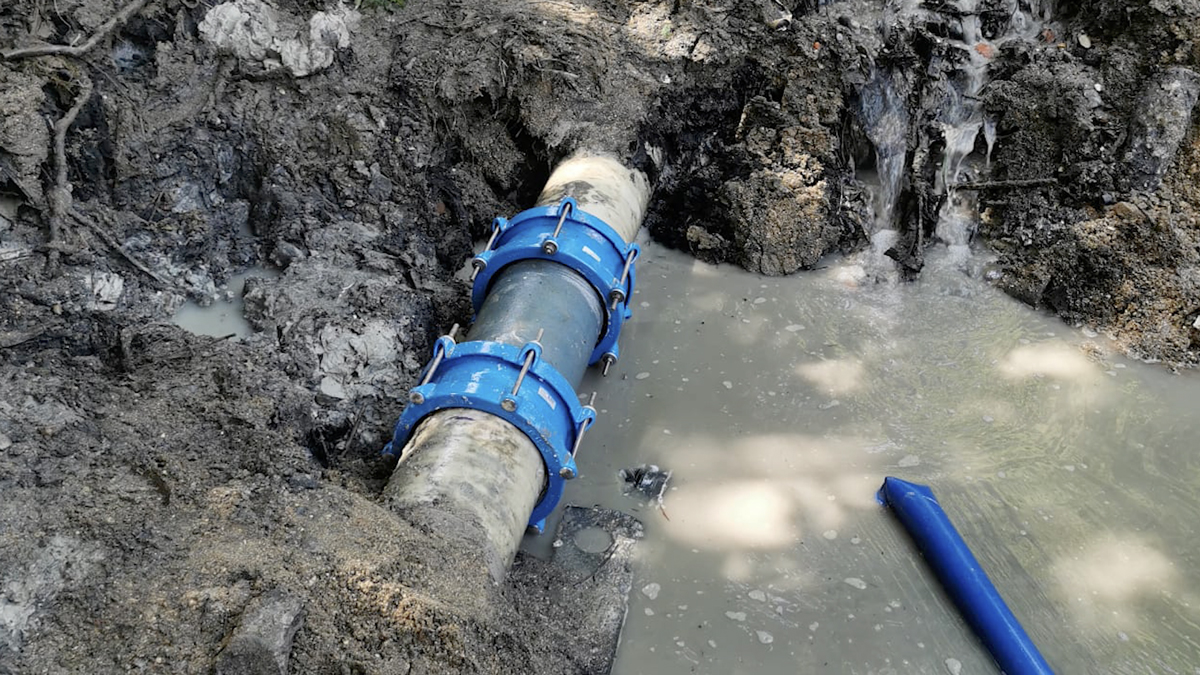

Réparation d’une canalisation d’eaux usées par manchette mécanique boulonnée sous la rivière Le Cubry à Épernay — Canalisation réparée par manchette mécanique boulonnée après colmatage de la fuite sous le Cubry.

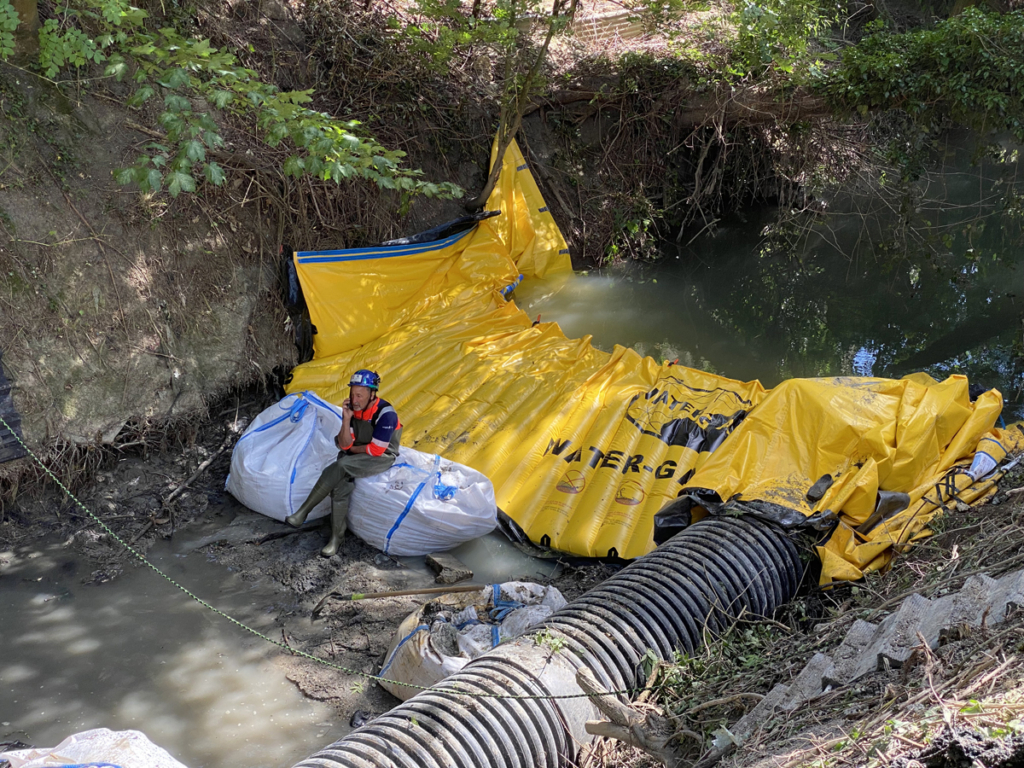

Chef de chantier assis sur un big bag de blocage du batardeau amont, zone mise en assec sur le Cubry à Épernay — Au sec au milieu du Cubry : le chef de chantier au téléphone, protégé par le batardeau amont.

Retour d’expérience

La canalisation DN800 a été positionnée en rive gauche, sans être au point le plus bas du lit. La hauteur maximale de rétention (100 cm) étant proche du niveau du tube, il existait un risque de charge insuffisante. Nous avons donc rehaussé localement le fond de la rivière avec de l’argile afin d’optimiser la mise en charge de la canalisation et garantir la dérivation complète du débit. Cette adaptation simple a permis de sécuriser l’installation sans augmenter la hauteur du batardeau.
