Mise en assec de la rivière Bienne à Morez (Jura)

Cas 01

Ce chantier illustre l’utilisation d’un batardeau souple Water-Gate© pour la mise en assec d’un cours d’eau urbain, avec dérivation par canalisation DN1200, dans le cadre d’une opération d’effacement de seuil et de renaturation fluviale.

Blocage avec dérivation

Milieu Urbain

Perpendiculaire au flux

Renaturation d'un cours d’eau

Effacement de seuil en rivière avec batardeau souple Water-Gate©

Contexte du projet

Ce chantier s’inscrit dans un vaste programme de renaturation de la rivière Bienne, porté par le Parc naturel régional du Haut-Jura. L’objectif est l’effacement de seuils afin de restaurer la continuité écologique et de redonner au cours d’eau un fonctionnement plus naturel.

Solution technique retenue

  • Canalisation temporaire de la rivière sur une portion réduite pour travailler au sec.
  • Dérivation du flux amont dans un tube annelé DN1200 sous batardeau souple Water-Gate©.
  • Rejet du débit à l’aval de la zone de travaux.

Mise en oeuvre

  • Installation réalisée par une équipe réduite, sans apport de matériaux extérieurs dans le lit de la rivière.
  • Le batardeau souple épouse le profil du fond et de la canalisation de dérivation.
  • Résultat : bonne étanchéité, fuites limitées.

Impacts et mesures environnementales

  • La solution réduit la remise en suspension des matières (turbidité limitée).
  • Pêche de sauvegarde avant pompage (ex. capture puis remise à l’eau d’une truite fario visible dans le reportage).
  • Intervention réalisée par Océlian dans un contexte à fort enjeu environnemental, avec priorité à la maîtrise de l’eau et à la limitation des impacts.

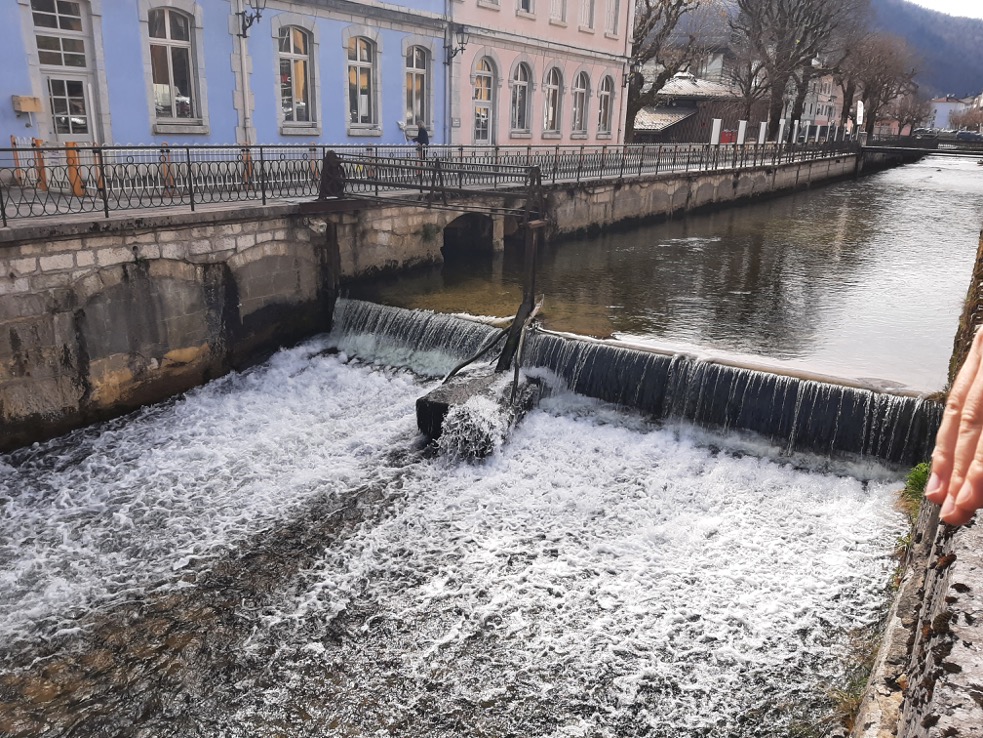

Ancien seuil hydraulique sur la rivière Bienne à Morez avant effacement pour restauration écologique

Seuil urbain ancien sur la Bienne à Morez, destiné à être effacé dans le cadre de la renaturation.

Voir les chantiers de type canal
Batardeau souple Water-Gate avec canalisation DN1200 pour dérivation temporaire d’une rivière lors de l’effacement d’un seuil
Aval gauche : Water-Gate© + dérivation DN1200. Le flux amont est canalisé et rejeté à l’aval du seuil en cours d’effacement.
Batardeau souple Water-Gate appuyé verticalement contre un mur de rive avec canalisation DN1200 de dérivation
Aval du dispositif : Water-Gate© suit la DN1200 et assure un appui vertical à 90° sur le mur rive gauche. Fixation par cordelettes au garde-corps.
Jonction entre batardeau souple Water-Gate et canalisation DN1200 en dérivation, niveau d’eau amont 1 mètre
Gros plan : jonction Water-Gate© / entrée amont DN1200. La toile épouse le tuyau ; batardeau rempli ~80 %, niveau amont proche de 1 m.
Vue du dispositif installé depuis la rive gauche. Batardeau souple Water-Gate en dérivation DN1200, vue rive gauche avec cloisons triangulaires visibles au niveau des coutures
Rive gauche : aperçu du dispositif. Bord d’attaque au fond de l’eau ; géométrie triangulaire des cloisons perceptible à la canalisation.
Vue amont batardeau souple Water-Gate avec sacs de lestage et dérivation DN1200 dans le canal maçonné
Vue amont rive gauche : sacs de lestage et galets stabilisent le bord d’attaque. Le batardeau épouse le fond et remonte sur les deux quais.
Charnière batardeau souple Water-Gate avec bavette anti-minage et point de blocage sur fond rocheux
Depuis la canalisation : charnière appuyée sur un amas de roches. La bavette anti-minage (bande noire) protège le fond du cours d’eau en cas de surverse.

Données techniques du chantier

Localisation

• Morez (Bourgogne-Franche-Comté), France

• Cours d'eau : La Bienne

• Contexte : Urbain

Dispositif

• Modèles : WA-5030 + WA-5050

• Longueur installée : 24.3 m

• Implantation : Perpendiculaire au flux

• Blocage : Blocs / enrochements

Hydraulique

• Hauteur de rétention maximale installée : 127 cm

• Profondeur à l'installation : 40 cm

• Débit à l'installation : 1.2 m³/s

• Type de variation : naturelle (pluie, étiage)

• Variation de niveau : forte (> 50 cm)

Gestion du flux

• Dérivation : Canalisation rigide sous batardeau

• Diamètre : DN1200

• Pompes : Pompage ponctuel des infiltrations

Sol

• Nature du fond : Mixte / hétérogène

• Géométrie : Canal ou cunette artificielle

• Pente : > 3 % → forte

• Contraintes logistiques : Phasage par tronçons

Environnement

• Objectif : Renaturation d'un cours d’eau

• Pêche de sauvegarde : oui

Retour technique - MegaSecur

“La mise en charge progressive du batardeau révèle immédiatement la capacité hydraulique de la canalisation DN1200.”

Équipe MegaSecur.Europe

Chantier réalisé par : Ocelian groupe Vinci Construction
